BDW42 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

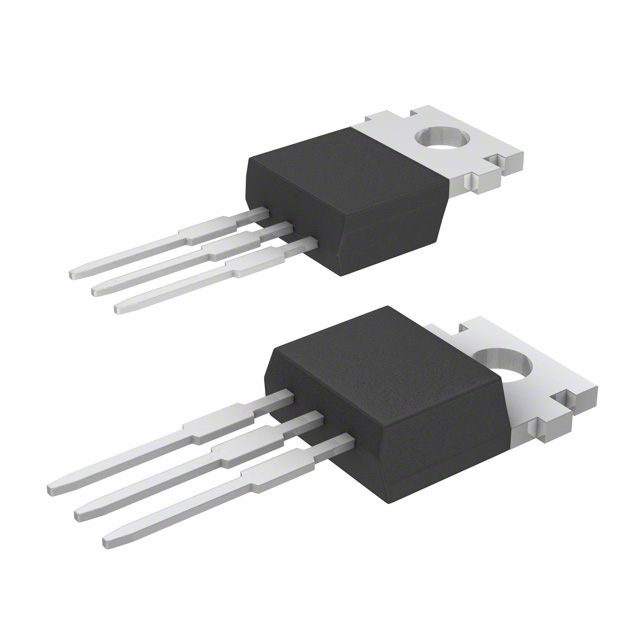

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BDW42

ON Semiconductor

TO-220-3 NPN 100V 15A

Наличие: 6,627 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 54.28

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC128496637

Категория продукта:

Двухполюсный плоскостной транзистор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 14.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

BDW42 характеристики

Атрибут	Значение атрибута
Номенклатура	BDW42
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC128496637
Жизненный Цикл Продукта	В производстве
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	15.0 A
Полярность	NPN
Рассеяние Мощности	85 W
Пробивное Напряжение (Коллектор-Эмиттер)	100 V
Непрерывный ток коллектора	15A
hFE Min	1000 @5A, 4V
Максимальная входная мощность	85 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	55 ℃
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Упаковка	Tube
Минимальное количество упаковки	50
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BDW42 описание продукта

This series of plastic, medium-power NPN and PNP Darlington transistors are designed for general purpose and low speed switching applications. The BDW42, BDW46 and BDW47 are complementary devices.
Features
---
|
High DC Current Gain - hFE = 2500 (typ.) @ IC = 5.0 Adc.
Collector Emitter Sustaining Voltage @ 30 mAdc:
VCEO(sus) = 80 Vdc (min.) BDW46
VCEO(sus) = 100 Vdc (min.) - BDW42/BDW47
Low Collector Emitter Saturation Voltage
VCE(sat) = 2.0 Vdc (max.) @ IC = 5.0 Adc
VCE(sat) = 3.0 Vdc (max.) @ IC = 10.0 Adc
Monolithic Construction with Built-In Base Emitter Shunt resistors
TO-220AB Compact Package
Pb-Free Packages are Available
