AGN200A24 Купить - Panasonic Промышленные/Универсальные Реле

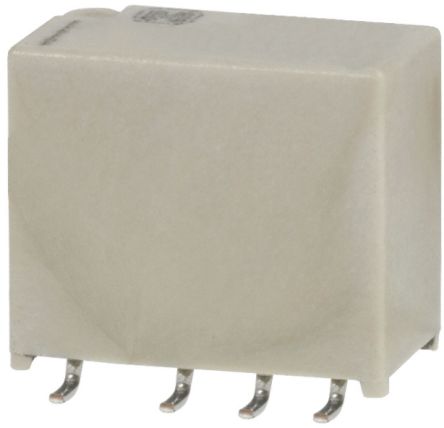

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AGN200A24

Panasonic

Electromechanical Relay 24VDC 2.504KΩ 1A DPDT(10.6mm 7.4mm 10mm) SMD General Purpose Relay

Наличие: 108 шт.

Адрес доставки: Москва

Цена: ₽ 185.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC1528196

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AGN200A24 характеристики

Атрибут	Значение атрибута
Номенклатура	AGN200A24
Производитель	Panasonic
ЧипСити Номер продукта	CC1528196
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SMD
Номинальное Напряжение (DC)	110 V
Номинальное Напряжение (AC)	125 V
Номинальный Ток	1 A
Номинальная Мощность	30 W
Тип Контактов	DPDT
Номинальный Ток Контактов	1 A
Напряжение Катушки	24 VDC
Ток Катушки	9.6 mA
Мощность Катушки (DC)	230 mW
Сопротивление Катушки	2.504 kΩ
Текущий рейтинг (Макс)	1 A
Напряжение катушки (DC)	24 V
Мощность катушки	230 mW
Максимальная входная мощность	30W, 37.5VA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	125 VAC
Длина	10.6 mm
Ширина	10 mm
Высота	10 mm
Материал Контакта	Silver Palladium
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536490050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AGN200A24 описание продукта

The AGN series high sensitivity Signal Relay with 100mW nominal operating power in a compact and space saving case. The use of twin crossbar contacts ensures high contact reliability. AgPd contact is used because of its good sulphide resistance and adopting low-gas moulding material. Coil assembly moulding technology which avoids generating volatile gas from coil. Due to highly efficient magnetic circuit design, leakage flux is reduced and changes in electrical characteristics from components being mounted close-together are minimized. This all means a packaging density higher than ever before.
Compact slim body saves space
High sensitivity single side stable type (Nominal operating power - 100mW) is available
Outstanding surge resistance
The use of twin crossbar contacts ensures high contact reliability
Outstanding vibration and shock resistance
Sealed construction allows automatic washing
