AGN20024 Купить - Panasonic Промышленные/Универсальные Реле

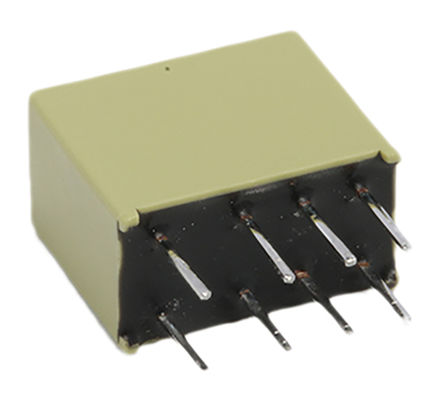

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AGN20024

Panasonic

Electromechanical Relay 24VDC 2.504KΩ 1A DPDT(10.6mm 5.7mm 9mm) THT General Purpose Relay

Наличие: 1,559 шт.

Адрес доставки: Москва

Цена: ₽ 51.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC3028782

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AGN20024 характеристики

Атрибут	Значение атрибута
Номенклатура	AGN20024
Производитель	Panasonic
ЧипСити Номер продукта	CC3028782
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP
Номинальное Напряжение (DC)	110 V
Номинальное Напряжение (AC)	125 V
Номинальный Ток	1 A
Номинальная Мощность	30 W
Тип Контактов	DPDT
Номинальный Ток Контактов	1 A
Напряжение Катушки	24 VDC
Ток Катушки	9.6 mA
Сопротивление Катушки	2.504 kΩ
Ток Переноса	1.00 A
Текущий рейтинг (Макс)	1 A
Напряжение катушки (DC)	24 V
Мощность катушки	230 mW
Максимальная входная мощность	30W, 37.5VA
Максимальный Ток Переключения	1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	125 VAC
Длина	10.6 mm
Ширина	5.7 mm
Высота	9 mm
Материал Контакта	Silver Palladium
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8536490050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AGN20024 описание продукта

1 A Rated Current, 110 VDC, 125 VAC Voltage Rating, 2 Form C Contact, Slim Polarized Relay
* Compact slim body saves space
* Outstanding surge resistance
* The use of twin crossbar contacts ensures high contact reliability
* Increased packaging density
* Nominal operating power 140 mW
* Outstanding vibration and shock resistance
AgPd + Au Clad (stationary), AgPd (movable) contact material. 0.417 in. +/- 0.012 in. L x 0.224 in. +/- 0.12 in. W x 0.354 in. +/- 0.12 in. H dimensions. UR recognized, CSA certified, BSI testing.

Показывать

AGN20024 Даташит PDF

5 страницы, 125 КБ

03/30/2009
