ADUM1100ARZ Купить - ADI Изолятор интерфейса

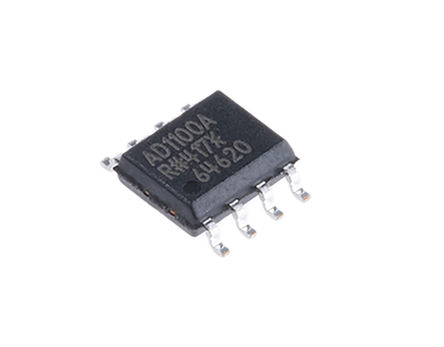

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM1100ARZ

ADI

Digital Isolator, 1Channel, 18ns, 3V, 5.5V, SOIC, 8Pins

Наличие: 929 шт.

Адрес доставки: Москва

Цена: ₽ 475.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC250812

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM1100ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM1100ARZ
Производитель	ADI
ЧипСити Номер продукта	CC250812
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Время Нарастания/Спада	3 ns
Выходной Ток	≤20.0 mA
Ток Питания	2.20 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	240 mW
Скорость Передачи Данных	25.0 Mbps
Время Нарастания	3 ns
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	3 ns
Время падения (Макс)	3 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	240 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM1100ARZ описание продукта

The ADUM1100ARZ is a Digital Isolator based on iCoupler® technology. Combining high speed CMOS and monolithic air core transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives, such as optocoupler devices. Configured as a pin-compatible replacement for existing high speed optocouplers, the ADuM1100 supports data rates as high as 25Mbps and 100Mbps. The ADuM1100 operates with a voltage supply ranging from 3.0 to 5.5V, boasts a propagation delay of <18ns and edge asymmetry of <2ns and is compatible with temperatures up to 125°C. It operates at very low power, less than 0.9mA of quiescent current (sum of both sides) and a dynamic current of less than 160µA per Mbps of data rate. Unlike other optocoupler alternatives, the ADuM1100 provides DC correctness with a patented refresh feature that continuously updates the output signal.
High data rate
Compatible with 3.3 and 5.0V operation/level translation
Low power operation
High common-mode transient immunity (>25kV/µs)
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADUM1100ARZ Даташит PDF

20 страницы, 410 КБ

07/02/2015
