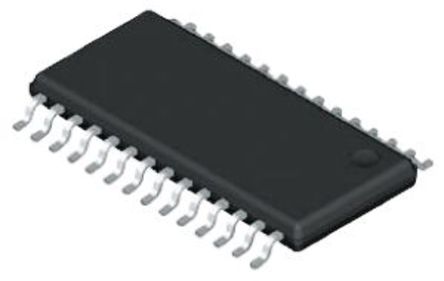

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS7871IDB

TEXAS INSTRUMENTS ADS7871IDB Analog to Digital Converter, 14Bit, 48KSPS, Single, 2.7V, 5.5V, SSOP

Наличие: 392 шт.

Адрес доставки: Москва

Цена: ₽ 849.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19206484

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7871IDB характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7871IDB
Производитель	TI
ЧипСити Номер продукта	CC19206484
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	1.70 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Битов	14 Bit
Рассеяние Мощности	8.5 mW
Частота Выборки	48 ksps
Потребляемая Мощность	8.5 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	11 mW
Количество входных каналов	8 Channel
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	5.2 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS7871IDB описание продукта

The ADS7871 (US patents 6140872, 6060874) is a complete low power data acquisition system on a single chip. It consists of a 4-channel differential/8-channel single-ended multiplexer, precision programmable gain amplifier, 14-bit successive approximation analog-to-digital (A/D) converter and a precision voltage reference.
The programmable-gain amplifier provides high input impedance, excellent gain accuracy, good common-mode rejection, and low noise.
For many low-level signals, no external amplification or impedance buffering is needed between the signal source and the A/D input.
The offset voltage of the PGA is auto zeroed. Gains of 1, 2, 4, 5, 8, 10, 16, and 20 V/V allow signals as low as 125 mV to produce full-scale digital outputs.
The ADS7871 contains an internal reference, which is trimmed for high initial accuracy and stability vs temperature. Drift is typically 10 ppm/°C. An external reference can be used in situations where multiple ADS7871s share a common reference.
The serial interface allows the use of SPI, QSPI, Microwire, and 8051-family protocols, without glue logic.

Показывать

ADS7871IDB Даташит PDF

44 страницы, 679 КБ

03/28/2012
