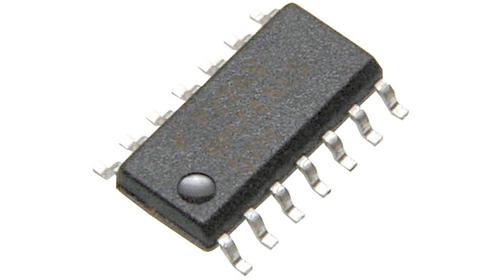

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS914IDT

ST Microelectronics

STMICROELECTRONICS TS914IDT Operational Amplifier, Quad, 4 Amplifier, 1.4MHz, 1V/µs, 2.7V to 16V, SOIC, 14Pins

Наличие: 20,425 шт.

Адрес доставки: Москва

Цена: ₽ 59.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC24832759

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS914IDT характеристики

Атрибут	Значение атрибута
Номенклатура	TS914IDT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC24832759
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Выходной Ток	40 mA
Ток Питания	400 µA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	75 dB
Ширина Ленты	1.4 MHz
Скорость Нарастания	1.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.4 MHz
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.4 MHz
Минимальный диапазон CMRR	85dB ~ 90dB
Напряжение питания	2.7V ~ 16V
Длина	8.75 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS914IDT описание продукта

The TS914 device is a rail-to-rail CMOS quad operational amplifier designed to operate with a single or dual supply voltage.
The input voltage range Vicmincludes the two supply rails VCC+and VCC-.
The output reaches VCC\- +50 mV, VCC+-50 mV, with RL= 10 kΩ, and VCC\- +350 mV, VCC+-350 mV, with RL= 600 Ω.
This product offers a broad supply voltage operating range from 2.7 to 16 V and a supply current of only 200 μA/amp (VCC= 3 V).
The source and sink output current capability is typically 40 mA (at VCC= 3 V), fixed by an internal limitation circuit.
**Key Features**
Rail-to-rail input and output voltage ranges
Single (or dual) supply operation from 2.7 to 16 V
Extremely low input bias current: 1 pA typical
Low input offset voltage: 5 mV max. (A grade)
Specified for 600 Ω and 100 Ω loads
Low supply current: 200 μA/ampli. (VCC = 3 V)
Latch-up immunity
Spice macromodel included in this specification
Related products
See TS56x series for better accuracy and smaller packages
