ADS1158IRTCT Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

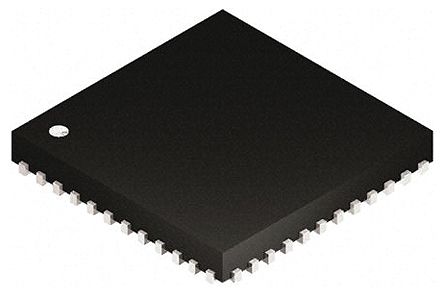

ADS1158IRTCT

Analog to Digital Converters - ADC 16B 16CH 125KSPS Delta Sigma ADC

Наличие: 870 шт.

Адрес доставки: Москва

Цена: ₽ 891.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4797666

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1158IRTCT характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1158IRTCT
Производитель	TI
ЧипСити Номер продукта	CC4797666
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	VQFN-48
Напряжение Питания (DC)	2.70V (min)
Ток Питания	8.20 mA
Количество Цепей	1 Circuit
Количество Каналов	8, 16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рассеяние Мощности	42 mW
Частота Выборки	125 ksps
Потребляемая Мощность	42 mW
Количество АЦП	1 ADC
Количество входов	8, 16 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	62 mW
Количество входных каналов	16, 8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	7.1 mm
Ширина	7 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS1158IRTCT описание продукта

The ADS1158IRTCT is a 16-channel 16-bit low-noise delta-sigma (ΔΣ) Analog-to-digital Converter (ADC) that provides single-cycle settled data at channel scan rates from 1.8 to 23.7kSPS per channel. A flexible input multiplexer accepts combinations of eight differential or 16 single-ended inputs with a full-scale differential range of 5V or true bipolar range of ±2.5V when operating with a 5V reference. The fourth-order delta-sigma modulator is followed by a fifth-order sinc digital filter optimized for low-noise performance. The differential output of the multiplexer is accessible to allow signal conditioning before the input of the ADC. Internal system monitor registers provide supply voltage, temperature, reference voltage, gain and offset data. An on board PLL generates the system clock from a 32.768kHz crystal or can be overridden by an external clock source. A buffered system clock output is provided to drive a microcontroller or additional converters.
Fixed-channel or automatic channel scan
Single-conversion settled data
Open-sensor detection
Conversion control pin
Multiplexer output for external signal conditioning
Standby, sleep and power-down modes
Eight general-purpose inputs/outputs
Green product and no Sb/Br

Показывать

ADS1158IRTCT Даташит PDF

52 страницы, 1414 КБ

06/11/2014
