TC4428COA Купить - Microchip Драйвер FET

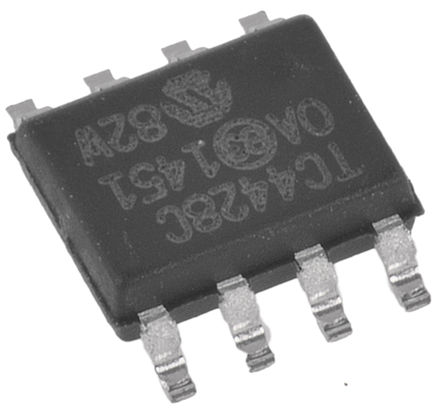

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4428COA

Microchip

1.5A Dual MOSFET Drvr8 SOIC 3.9mm(0.15in) TUBE

Наличие: 3,661 шт.

Адрес доставки: Москва

Цена: ₽ 211.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC17476510

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4428COA характеристики

Атрибут	Значение атрибута
Номенклатура	TC4428COA
Производитель	Microchip
ЧипСити Номер продукта	CC17476510
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.5 A
Ток Питания	4.50 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	470 mW
Время Нарастания	30 ns
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	30 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	3.99 mm
Высота	1.55 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4428COA описание продукта

General Description:
The TC4426/TC4427/TC4428 are improved versions of the earlier TC426/TC427/TC428 family of MOSFET drivers. The TC4426/TC4427/TC4428 devices have matched rise and fall times when charging and discharging the gate of a MOSFET.
Features:
• High Peak Output Current – 1.5A
• Wide Input Supply Voltage Operating Range:
\- 4.5V to 18V
• High Capacitive Load Drive Capability – 1000 pF in 25 ns (typ.)
• Short Delay Times – 40 ns (typ.)
• Matched Rise and Fall Times
• Low Supply Current:
\- With Logic ‘1’ Input – 4 mA
\- With Logic ‘0’ Input – 400 μA
• Low Output Impedance – 7Ω
• Latch-Up Protected: Will Withstand 0.5A Reverse Current
• Input Will Withstand Negative Inputs Up to 5V
• ESD Protected – 4 kV
• Pin-compatible with the TC426/TC427/TC428
• Space-saving 8-Pin MSOP and 8-Pin 6x5 DFN Packages

Показывать

TC4428COA Даташит PDF

20 страницы, 431 КБ

01/13/2006

просматривать

TC4428COA Другие Даташит

9 страницы, 264 КБ

08/12/2005

просматривать

TC4428COA Примечание по применению

18 страницы, 513 КБ

12/29/2003

просматривать

TC4428COA Файл уведомления

5 страницы, 44 КБ

09/04/2019

просматривать
