ADS1147IPW Купить - TI Преобразователь AD

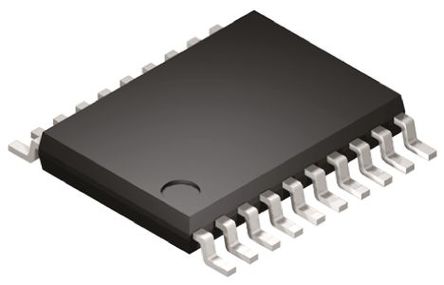

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS1147IPW

Analog to Digital Converter 16Bit Analog-to-Digital Converter For Temperature Sensors Triple Channel Single ADC Delta-Sigma 2KSPS 16Bit Serial 20Pin TSSOP Tube

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 790.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12393463

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1147IPW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1147IPW
Производитель	TI
ЧипСити Номер продукта	CC12393463
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.70V (min)
Ток Питания	230 µA
Количество Каналов	2, 3 Channel
Количество Стежков	20 Position
Количество Битов	16 Bit
Рассеяние Мощности	2.3 mW
Частота Выборки	2 ksps
Потребляемая Мощность	2.30 mW
Количество АЦП	1 ADC
Количество входов	2, 3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	4 Channel
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS1147IPW описание продукта

The ADS1147IPW is a 16-bit Analogue-to-digital Converter for temperature sensors. This ADC features an onboard low-noise programmable gain amplifier (PGA), a precision delta-sigma ADC with a single-cycle settling digital filter and an internal oscillator. The ADS1147 also provides a built-in voltage reference with 10mA output capacity and two matched programmable current digital-to-analogue converters. This ADC provides a complete front-end solution for temperature sensor applications including thermal couples, thermistors and resistance temperature detectors. An input multiplexer supports two for this ADC. In addition, the multiplexer has a sensor burnout detect, voltage bias for thermocouples, system monitoring and general-purpose digital I/Os. The onboard, low-noise PGA provides selectable gains of 1 to 128. The delta-sigma modulator and adjustable digital filter settle in only one cycle, for fast channel cycling when using the input multiplexer and support data rates up to 2kSPS.
Single-cycle settling for all data rates
2 Differential/3 single-ended inputs
Matched current source DACs
Internal voltage reference
Sensor burnout detection
4/8 General-purpose I/Os
Internal temperature sensor
Self and system calibration
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
