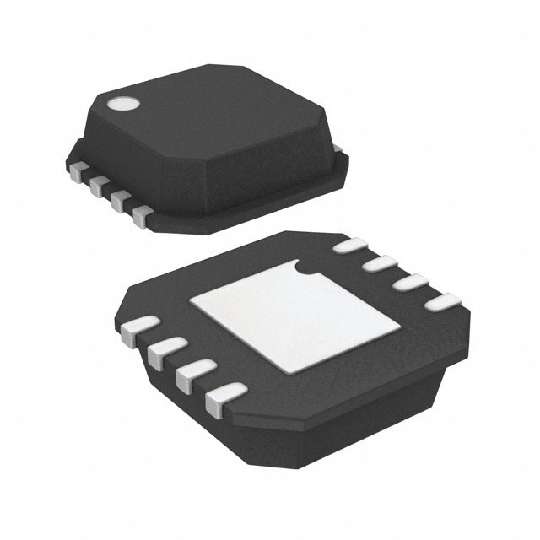

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADP2140ACPZ3325R7

ADI

Conv DC-DC 2.3V to 5.5V Step Down Single-Out 3.3V 0.6A 10Pin LFCSP EP T/R

Наличие: 1,233 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 139.40

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC20500140

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADP2140ACPZ3325R7 характеристики

Атрибут	Значение атрибута
Номенклатура	ADP2140ACPZ3325R7
Производитель	ADI
ЧипСити Номер продукта	CC20500140
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WFDFN-10
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Выходной Ток	0.6 A
Ток Питания	30.0 µA
Частота Переключения	3 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходной ток (Макс)	0.6 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Входное напряжение	5.5 V
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
	Показывать Просмотр аналоги замена

Аналоги товара

ADP2140ACPZ3325R7 описание продукта

Product Details
The ADP2140 includes a high efficiency, low quiescent 600 mA stepdown dc-to-dc converter and a 300 mA LDO packaged in a small 10-lead 3 mm × 3 mm LFCSP. The total solution requires only four tiny external components.
The buck regulator uses a proprietary high speed current-mode, constant frequency pulse-width modulation (PWM) control scheme for excellent stability and transient response. To ensure the longest battery life in portable applications, the ADP2140 has a power saving variable frequency mode to reduce switching frequency under light loads.
The LDO is a low quiescent current, low dropout linear regulator designed to operate in a split supply mode with VIN2 as low as 1.65 V. The low input voltage minimum allows the LDO to be powered from the output of the buck regulator increasing efficiency and reducing power dissipation. The ADP2140 runs from input voltages of 2.3 V to 5.5 V allowing single Li+/Li− polymer cell, multiple alkaline/NiMH cell, PCMCIA, and other standard power sources.
All versions include an internal power switch and a synchronous rectifier for minimal external part count and high efficiency. ADP2140 includes a power-good pin, soft start, and internal compensation. Numerous power sequencing options are userselectable through two enable inputs. In autosequencing mode, the highest voltage output enables on the rising edge of EN1. During logic controlled shutdown, the input disconnects from the output and draws less than 100 nA from the input source. Other key features include: undervoltage lockout to prevent deep battery discharge, softstart to prevent input current overshoot at startup, and both short-circuit protection and thermal overload protection circuits to prevent damage in adverse conditions.
When the ADP2140 is used with two 0603 capacitors, one 0402 capacitor, one 0402 resistor, and one 0805 inductor, the total solution size is about 90 mm2 resulting in the smallest footprint solution to meet a variety of portable applications.
**Applications**
Mobile phones
Personal media players
Digital camera and audio devices
Portable and battery-powered equipment
### Features and Benefits
Input voltage range: 2.3 V to 5.5 V
LDO input (VIN2) 1.65 V to 5.5 V
Buck output voltage range: 1.0 V to
3.3 V
LDO output voltage range: 0.8 V to
3.3 V
Buck output current: 600 mA
LDO output current: 300 mA
LDO quiescent current: 22 μA with zero load
Buck quiescent current: 20 μA in PSM mode
Low shutdown current: <0.3 μA
Low LDO dropout 110 mV @ 300 mA load
High LDO PSRR
65 dB @ 10 kHz at VOUT2 = 1.2 V
55 dB @100 kHz at VOUT2 = 1.2 V
See data sheet for additional features
