ADN4605ABPZ Купить - ADI Логический контроллер

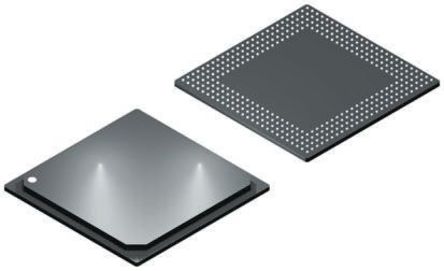

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADN4605ABPZ

ADI

Digital Crosspoint Single 40x40 4.25Gbps 352Pin BGA Tray

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 4,482.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC592300

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADN4605ABPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADN4605ABPZ
Производитель	ADI
ЧипСити Номер продукта	CC592300
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	352 Pin
Корпус/Пакет	BGA-352
Напряжение Питания (DC)	2.25V (min)
Ток Питания	55 mA
Рассеяние Мощности	130 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.25V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.25 V
Длина	35.1 mm
Ширина	35 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b.1
	Показывать Просмотр аналоги замена

ADN4605ABPZ описание продукта

Product Details
The ADN4605 is a 40 × 40 asynchronous, protocol agnostic, digital crosspoint switch, with 40 differential PECL/CML-compatible inputs and 40 differential programmable CML outputs.
The ADN4605 is optimized for NRZ signaling with data rates of up to 4.25 Gbps per port. Each port offers adjustable levels of input equalization, programmable output swing, and output preemphasis/deemphasis.
The ADN4605 nonblocking switch core implements a 40 × 40 crossbar and supports independent channel switching through serial and parallel control interfaces. The ADN4605 has low latency and very low channel-to-channel skew.
An I2C, SPI, or parallel interface is used to communicate with the device for control of connectivity and other features.
The ADN4605 is assembled in a 35 mm × 35 mm, 352 BGA package and operates over a temperature range of −40°C to +85°C.
**Applications**
Digital video (HDMI, DVI, DisplayPort, 3G/HD/SD-SDI)
Fiber optic network switching
High-speed serial backplane routing to OC-48 with FEC
XAUI, 4x Fibre Channel, Infiniband®, and GbE over backplane
Data storage networks
### Features and Benefits
DC to 4.25 Gbps per port NRZ data rate
Adjustable receive equalization
3 dB, 6 dB, or 12 dB boost
Compensates over 40 inches of FR4 at 4.25 Gbps
Adjustable transmit preemphasis/deemphasis
Programmable boost and output level
Compensates over 40 inches of FR4 at 4.25 Gbps
Low Power
105 mW per channel at 2.5 V (400 mV p-p differential output level swing)
Low jitter, typically <25 ps
Flexible 2.5 V to 3.3 V supply range
40 × 40, fully differential, nonblocking array
Double rank connection programming with dual maps
DC- or ac-coupled differential PECL/CML inputs
Differential CML outputs
Per-lane polarity inversion for routing ease
50 Ω on-chip I/O termination with disable feature
Supports 8b10b, scrambled or uncoded NRZ data
Serial (I2C slave or SPI) control interface
Parallel control interface
