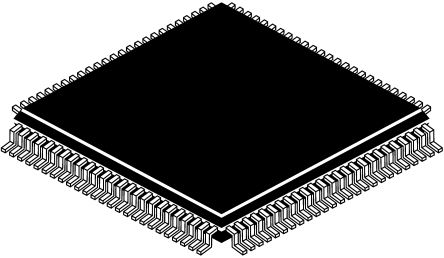

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADN4604ASVZ

ADI

Digital Crosspoint Single 16x16 4.25Gbps 100Pin TQFP EP Tray

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 3,586.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC253100

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADN4604ASVZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADN4604ASVZ
Производитель	ADI
ЧипСити Номер продукта	CC253100
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Напряжение Питания (DC)	2.70V (min)
Ток Питания	618 mA
Рассеяние Мощности	130 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	16 mm
Ширина	16 mm
Высота	1.05 mm
Вес	0.01051200387 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b.1
	Показывать Просмотр аналоги замена

ADN4604ASVZ описание продукта

Product Details
The ADN4604 is a 16 × 16 asynchronous, protocol agnostic, digital crosspoint switch, with 16 differential PECL-/CML-compatible inputs and 16 differential CML outputs.
The ADN4604 is optimized for nonreturn-to-zero (NRZ) signaling with data rates of up to 4.25 Gbps per port. Each port offers a fixed level of input equalization and programmable output swing and output preemphasis.
The ADN4604 nonblocking switch core implements a 16 × 16 crossbar and supports independent channel switching through the serial control interface. The ADN4604 has low latency and very low channel-to-channel skew.
An I2C® or SPI interface is used to control the device and provide access to advanced features, such as additional levels of preemphasis and output disable.
The ADN4604 is packaged in a 100-lead TQFP package and operates from −40°C to +85°C.
**Applications**
* Fiber optic network switching
* High speed serial backplane routing to OC-48 with FEC
* XAUI: 10GBASE-KX4
* Gigabit Ethernet over backplane: 1000BASE-KX
* 1×, 2×, and 4× Fibre Channel
* InfiniBand®
* Digital video (HDMI, DVI, DisplayPort, 3G-/HD-/SD-SDI)
* Data storage networks
### Features and Benefits
DC to 4.25 Gbps per port NRZ data rate
Programmable receive equalization
Programmable transmit preemphasis/deemphasis
Low power: 130 mW per channel at 3.3 V (outputs enabled)
16 × 16, fully differential, nonblocking array
Low jitter, typically 20 ps
Flexible I/O supply range
DC- or ac-coupled differential CML inputs
Programmable CML output levels
Per-lane input P/N pair inversion for routing ease
50 Ω on-chip I/O termination
Supports 8b/10b, scrambled or uncoded NRZ data
See data sheet for additional Features
