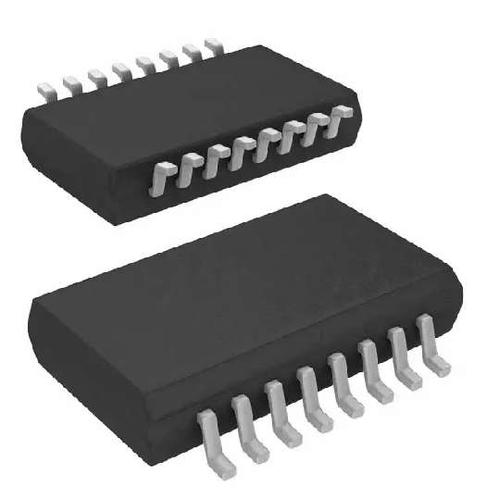

ADM695ARZ Купить - ADI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM695ARZ

ADI

μP Supv w/ Backup Batt Ckt, Adj RST Period, Adj Watchdog Period, CE Inputs, 4.65V Vth, 100mA Iout Processor Supervisor 4.65V 4.75V to 5.5V Automotive 16Pin SOIC Tube

Наличие: 1,276 шт.

Адрес доставки: Москва

Цена: ₽ 388.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3576223

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM695ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM695ARZ
Производитель	ADI
ЧипСити Номер продукта	CC3576223
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.75V (min)
Ток Питания	1.95 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	600 mW
Пороговое Напряжение	4.65 V
Сброс порогового напряжения (мин)	4.5 V
Сброс порогового напряжения (макс.)	4.73 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.75 V
Длина	10.25 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

ADM695ARZ описание продукта

The ADM695 series Supervisory Circuit offers complete single chip solutions for power supply monitoring and battery control functions in microprocessor systems. These functions include µP reset, backup battery switchover, watchdog timer, CMOS RAM write protection and power failure warning. The complete family provides a variety of configurations to satisfy most microprocessor system requirements. The ADM690-ADM695 family is fabricated using an advanced epitaxial CMOS process combining low power consumption (5mW), extremely fast chip enable gating (5ns) and high reliability. RESET assertion is guaranteed with VCC as low as 1V. In addition, the power switching circuitry is designed for minimal voltage drop thereby permitting increased output current drive of up to 100mA without the need for an external pass transistor.
Write protection of CMOS RAM or EEPROM
Adjustable reset and watchdog timeout periods
Specified over-temperature
Precision voltage monitor
Automatic battery backup power switching
Extremely fast gating of chip enable signals (5ns)
Voltage monitor for power-fail
High current drive (100mA)
1.5R Normal and 20R in backup Low switch on-resistance
100ms, 1.6s or adjustable Watchdog timer
600nA Standby current
ESD sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

ADM695ARZ Даташит PDF

16 страницы, 286 КБ

07/15/1996

просматривать

ADM695ARZ Даташит PDF

17 страницы, 293 КБ

просматривать

ADM695ARZ Даташит PDF

16 страницы, 324 КБ

03/29/2012

просматривать

ADM695ARZ Даташит PDF

17 страницы, 293 КБ

02/05/2016

просматривать

ADM695ARZ Другие Даташит

16 страницы, 285 КБ

07/15/1996

просматривать
