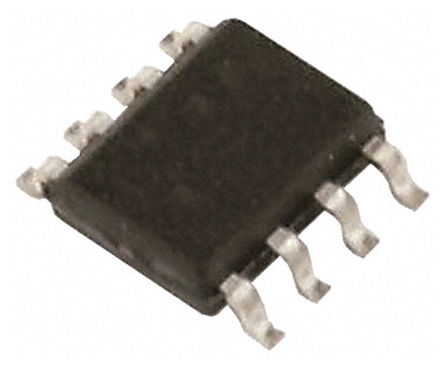

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM485JRZ

ADI

1/1 Transceiver Half RS422, RS485 8-SOIC

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 413.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC264465

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM485JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM485JRZ
Производитель	ADI
ЧипСити Номер продукта	CC264465
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.75V (min)
Ток Питания	2.2 mA
Количество Стежков	8 Position
Скорость Передачи Данных	5.00 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM485JRZ описание продукта

The ADM485JRZ is a Low Power EIA RS-485 Transceiver suitable for high speed bidirectional data communication on multipoint bus transmission lines. It has dedicated differential line driver outputs and receiver inputs. Both the driver and the receiver can be enabled independently. Excessive power dissipation caused by bus contention or by output shorting is prevented by a thermal shutdown circuit. If during fault conditions, a significant temperature increase is detected in the internal driver circuitry, this feature forces the driver output into a high impedance state. Up to 32 transceivers can be connected simultaneously on a bus, but only one driver should be enabled at any time. It is important, therefore, that the remaining disabled drivers do not load the bus. The receiver contains a fail-safe feature that results in a logic high output state if the inputs are unconnected (floating).
Meets EIA RS-485 standard
5Mbps Data rate
-7 to +12V Bus common-mode range
High speed, low power BiCMOS
Thermal shutdown protection
Short-circuit protection
10ns Typical driver propagation delay
15ns Typical receiver propagation delay
High-Z outputs with power off
ESD sensitive device, take proper precaution while handling the device.
