ADL5330ACPZ Купить - ADI Усилитель IC и модуль RF

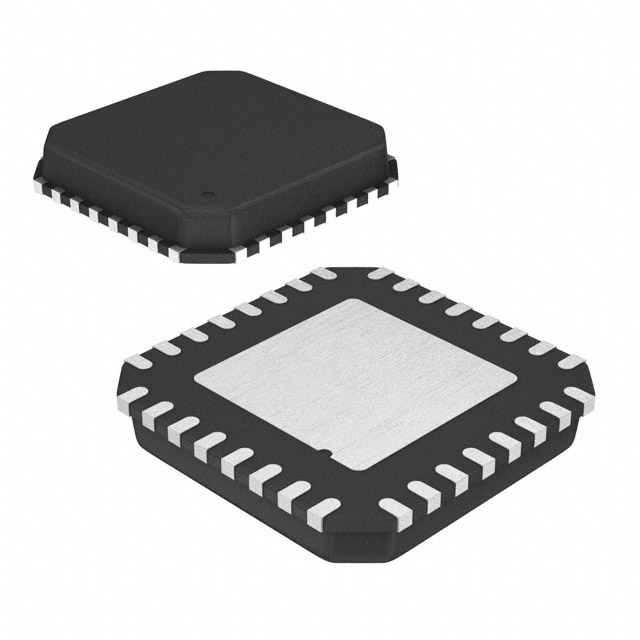

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADL5330ACPZ

ADI

RF Amp Single VGA 3GHz 5.25V 24Pin LFCSP EP

Наличие: 413 шт.

Адрес доставки: Москва

Цена: ₽ 791.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC91138636

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADL5330ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADL5330ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC91138636
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	LFCSP
Напряжение Питания (DC)	4.75V (min)
Ток Питания	215 mA
Количество Стежков	24 Position
Рассеяние Мощности	1.1 W
Усиление	20 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	3000 MHz
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADL5330ACPZ описание продукта

The ADL5330ACPZ is a Voltage-controlled Variable Gain Amplifier/Attenuator for use in applications with frequencies up to 3GHz. The balanced structure of the signal path minimizes distortion while it also reduces the risk of spurious feed-forward at low gains and high frequencies caused by parasitic coupling. While operation between a balanced source and load is recommended, a single-sided input is internally converted to differential form. The 50R input system converts the applied voltage to a pair of differential currents with high linearity and good common rejection even when driven by a single-sided source. The signal currents are then applied to a proprietary voltage-controlled attenuator providing precise definition of overall gain under the control of the linear-in-dB interface. The gain pin accepts a voltage from 0 to 1.4V at full gain with a 20mV/dB scaling factor. The output of the high accuracy wideband attenuator is applied to a differential transimpedance output stage.
Optimized for controlling output power
High linearity (OIP3 31dBm at 900MHz)
Output noise floor (-150dBm/Hz at 900MHz)
50R Input and output impedances
Single-ended or differential operation
Wide gain-control range (-34 to +22dB at 900MHz)
Linear-in-dB gain control function (20mV/dB)
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADL5330ACPZ Даташит PDF

24 страницы, 864 КБ

06/07/2005

просматривать

ADL5330ACPZ Даташит PDF

25 страницы, 786 КБ

06/07/2005

просматривать

ADL5330ACPZ Другие Даташит

24 страницы, 447 КБ

01/17/2014

просматривать

ADL5330ACPZ Другие Даташит

3 страницы, 188 КБ

04/11/2012

просматривать
