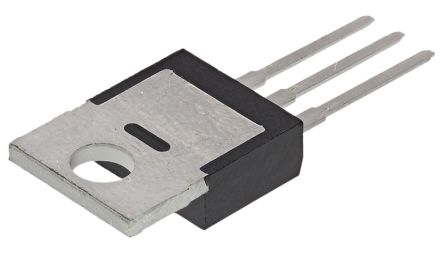

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP75NS04Z

ST Microelectronics

TO-220 N-CH 33V 80A

Наличие: 1,102 шт.

Адрес доставки: Москва

Цена: ₽ 147.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11116703

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP75NS04Z характеристики

Атрибут	Значение атрибута
Номенклатура	STP75NS04Z
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11116703
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	11 mΩ
Полярность	N-CH
Рассеяние Мощности	110 W
Напряжение Сток-исток (Vds)	33 V
Пробивное Напряжение (Стока-исток)	33 V
Непрерывный Ток Стока (Ids)	80A
Время Нарастания	248 ns
Входная емкость (Ciss)	1860pF @25V(Vds)
Максимальная входная мощность	110 W
Время падения	85 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	110W (Tc)
Длина	10.4 mm
Ширина	4.6 mm
Высота	15.75 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

STP75NS04Z описание продукта

Description
This fully clamped MOSFET is produced by using the latest advanced Company’s Mesh Overlay process which is based on a novel strip layout. The inherent benefits of a new technology coupled with the extra clamping capabilities make this product particularly suitable for the harshest operation conditions such as those encoured in power tools. Any other application requiring extra ruggedness is also recommended.
■ Low capacitance and gate charge
■ 100% avalanche tested
■ 175°C maximum junction temperature
Applications
■ Switching application
■ Power tools
