ADG901BRMZ-REEL7 Купить - ADI Выключатели

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG901BRMZ-REEL7

ADI

RF Switch SPST 0MHz to 2.5GHz 31dB 8Pin MSOP T/R

Наличие: 40,369 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 397.06

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC17357961

Категория продукта:

Выключатели

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 22.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADG901BRMZ-REEL7 характеристики

Атрибут	Значение атрибута
Номенклатура	ADG901BRMZ-REEL7
Производитель	ADI
ЧипСити Номер продукта	CC17357961
Жизненный Цикл Продукта	Active
Категория продукта	Выключатели
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	2500 MHz
Количество Выходных Интерфейсов	1 Output
Количество Битов	3 Bit
Рассеяние Мощности	2.50 µW
Частота испытаний	1 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 2.75V
Напряжение питания (Макс)	2.75 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Толщина	850 µm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADG901BRMZ-REEL7 описание продукта

Product Details

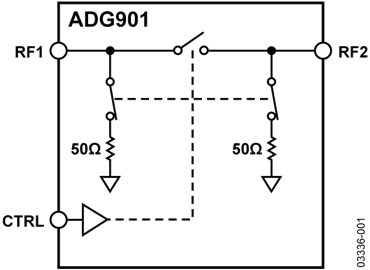

The ADG901/ADG902 are wideband switches that use a CMOS process to provide high isolation and low insertion loss to 1 GHz. The ADG901 is an absorptive (matched) switch with 50 Ω terminated shunt legs, while the ADG902 is a reflective switch. These devices are designed such that the isolation is high over the dc to 1 GHz frequency range. They have on-board CMOS control logic, thus eliminating the need for external controlling circuitry. The control inputs are both CMOS and LVTTL compatible. The low power consumption of these CMOS devices makes them ideally suited to wireless applications and general-purpose high frequency switching.
**Product Highlights**
1. −40 dB Off Isolation at 1 GHz
2. 0.8 dB Insertion Loss at 1 GHz
3. Tiny 8-Lead MSOP/LFCSP Packages
**Applications**
Wireless communications
General purpose RF switching
Dual-band applications
High speed filter selection
Digital transceiver front-end switch
IF switching
Tuner modules
Antenna diversity switching list
### Features and Benefits
Wideband switch: −3 dB at 4.5 GHz
Absorptive switch
High off isolation: 40 dB at 1 GHz
Low insertion loss: 0.8 dB at 1 GHz
Single 1.65 V to 2.75 V power supply
CMOS/LVTTL control logic
8-lead MSOP and tiny 3 mm × 3 mm LFCSP packages
Low power consumption (<1 μA)
**ADG901-EP supports defense and aerospace applications (AQEC standard)**
Download ADG901-EP data sheet (pdf)
Military temperature range: −55°C to +125°C
Controlled manufacturing baseline
1 assembly/test site
1 fabrication site
Enhanced product change notification
Qualification data available on request
V62/16613 DSCC Drawing Number
