ADF4153ABCPZ Купить - ADI Тактовый генератор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

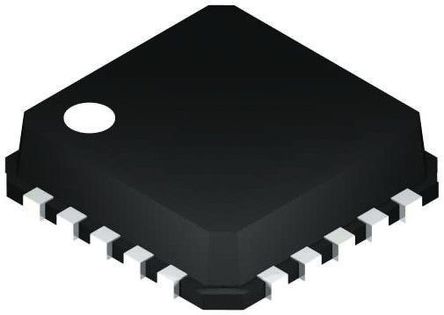

ADF4153ABCPZ

ADI

Clock Generator 10MHz to 4GHz Input 20Pin LFCSP EP Tray

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 543.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1769967

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADF4153ABCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADF4153ABCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1769967
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Частота	4 GHz
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.3V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	5A991.b
	Показывать Просмотр аналоги замена

ADF4153ABCPZ описание продукта

Product Details
The ADF4153A is a fractional-N frequency synthesizer that implements local oscillators in the upconversion and downconversion sections of wireless receivers and transmitters. It consists of a low noise digital phase frequency detector (PFD), a precision charge pump, and a programmable reference divider. A sigma-delta (Σ-Δ) based fractional interpolator allows programmable fractional-N division. The INT, FRAC, and MOD registers define an overall N divider (N = (INT + (FRAC/MOD))). In addition, the 4-bit reference counter (R counter) allows selectable REFIN frequencies at the PFD input. A complete phase-locked loop (PLL) can be implemented if the synthesizer is used with an external loop filter and a voltage controlled oscillator (VCO).
A simple 3-wire interface controls all on-chip registers. The device operates with a power supply ranging from 2.7 V to 3.3 V and can be powered down when not in use.
**Applications**
CATV equipment
Base stations for mobile radio (GSM, PCS, DCS, WiMAX,
SuperCell 3G, CDMA, W-CDMA)
Wireless handsets (GSM, PCS, DCS, CDMA, W-CDMA)
Wireless LANs, PMR
Communications test equipment
### Features and Benefits
RF bandwidth to 4 GHz
2.7 V to 3.3 V power supply
Separate VP allows extended tuning voltage
Programmable fractional modulus
Programmable charge pump current
3-wire serial interface
Analog and digital lock detect
Power-down mode
Pin-compatible with ADF4106/ADF4110/ADF4111/ADF4112/ ADF4113 and ADF4153
Consistent RF output phase
Loop filter design possible with ADIsimPLL

Показывать

ADF4153ABCPZ Даташит PDF

24 страницы, 352 КБ

01/30/2013
