AD974BRZ Купить - ADI Преобразователь AD

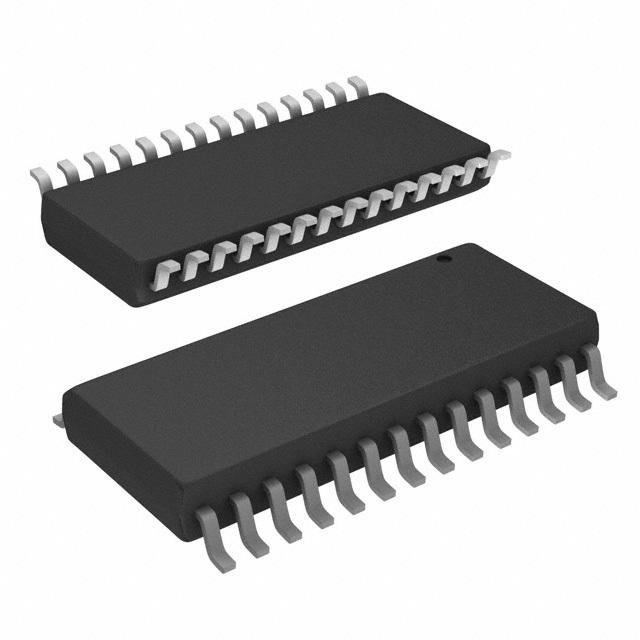

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD974BRZ

ADI

ANALOG DEVICES AD974BRZ Analog to Digital Converter, 16Bit, 200KSPS, Single, 4.75V, 5.25V, WSOIC

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 8,877.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC6121676

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD974BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD974BRZ
Производитель	ADI
ЧипСити Номер продукта	CC6121676
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	4.75V (min)
Ток Питания	14.0 mA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	0.05 mW
Частота Выборки	200 ksps
Потребляемая Мощность	0.05 mW
Разрешение (биты)	16.0 Bit
Входная Ёмкость	40.0 pF
Входной Импеданс	13.7 kΩ
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	120 mW
Количество входных каналов	4 Channel
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD974BRZ описание продукта

Product Details
The AD974 is a 4-channel, 200 ksps, low power 16-bit A/D converter that operates from a single 5 V supply. It contains a four-channel input multiplexer, a successive-approximation switched-capacitor ADC, an internal 2.5 V reference, and a high-speed serial interface. The AD974 dissipates a maximum of 120 mW, and has a powerdown mode. The ADC is factory calibrated to minimize all linearity errors. The AD974 is specified for full-scale bipolar input ranges of ±10 V, 0 V to 5 V and 0 V to 4 V.
The AD974 is comprehensively tested for ac parameters such as SNR and THD, as well as the more traditional dc parameters of offset, gain and linearity.
The AD974 is available in skinny 28-pin DIP, SOIC, and SSOP packages.
### Features and Benefits
Fast 16-Bit ADC with 200 kSPS Throughput
Four Single-Ended Analog Input Channels
Single +5 V Supply Operation
Input Ranges:
0 V to +4 V, 0 V to +5 V and 610 V
120 mW Max Power Dissipation
Power-Down Mode 50 µW
Choice of External or
Internal 2.5 V Reference
On-Chip Clock
Power-Down Mode
