AD9742ACPZ Купить - ADI Преобразователь DA

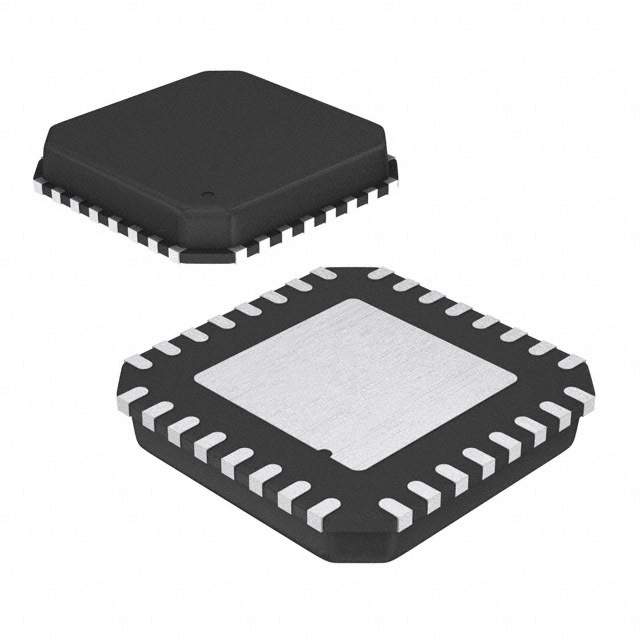

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9742ACPZ

ADI

ANALOG DEVICES AD9742ACPZ Digital to Analogue Converter, 12Bit, 210MSPS, Parallel, 2.7V to 3.6V, LFCSP, 32Pins

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 270.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC240671

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9742ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9742ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC240671
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Количество Выходных Интерфейсов	1 Output
Ток Питания	33.0 mA
Количество Каналов	1 Channel
Количество Стежков	32 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.145 W
Частота Выборки	210 Msps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	145 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9742ACPZ описание продукта

Product Details
The AD9742 is the 12-bit member of the new third generation family in the _TxDAC_ product line. This new family includes the AD9744 (14-bit), AD9742 (12-bit), and AD9740 (10-bit) high-speed _TxDAC_ converters with a maximum sampling rate of 210 MSPS. The family is pin-compatible with the previous two generations (AD9764/AD9762/AD9760 and AD9754/AD9752/AD9750) with improved performance and lower power dissipation.
The _TxDAC_ product line is optimized for the transmit signal path of communications systems. All of the devices, including the first two generations, share the same interface options, small outline package and pinout, providing an upward or downward component selection path based on performance, resolution, and cost. The AD974x family has lower power dissipation than previous generations, making all three converters suitable for portable and low power applications.
_TxDAC_ is a registered trademark of Analog Devices.
### Features and Benefits
Pin-Compatible TxDAC Product Family
28-lead SOIC, 28-lead TSSOP, and 32-LFCSP Packages
Excellent SFDR performance
SNR @ 5 MHz Output, 125 MSPS: 70 dB
Twos Complement or Straight
Binary Data Format
Power Dissipation: 135 mW at
3.3 V (Power-Down Mode: 15 mW)
On-Chip 1.20 V Reference

Показывать

AD9742ACPZ Даташит PDF

32 страницы, 1065 КБ

02/15/2013
