AD9115BCPZRL7 Купить - ADI Преобразователь DA

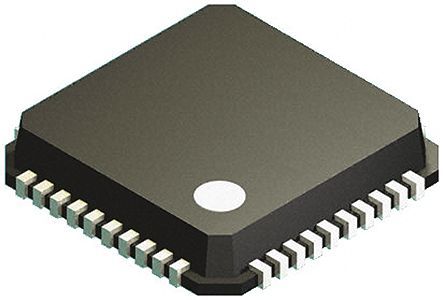

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9115BCPZRL7

ADI

DAC 2CH Segment 10Bit 40Pin LFCSP EP T/R

Наличие: 212 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 885.59

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC46227193

Категория продукта:

Преобразователь DA

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD9115BCPZRL7 характеристики

Атрибут	Значение атрибута
Номенклатура	AD9115BCPZRL7
Производитель	ADI
ЧипСити Номер продукта	CC46227193
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VFQFN-40
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Битов	10 Bit
Рассеяние Мощности	0.232 W
Частота Выборки	125 Msps
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	232 mW
Количество ЦАПов	2 DAC
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
	Показывать Просмотр аналоги замена

Аналоги товара

AD9115BCPZRL7 описание продукта

Product Details
The AD9114/AD9115/AD9116/AD9117 are pin-compatible dual, 8-/10-/12-/14-bit, low power digital-to-analog converters (DACs) that provide a sample rate of 125 MSPS. These TxDAC® converters are optimized for the transmit signal path of commu-nication systems. All the devices share the same interface, package, and pinout, providing an upward or downward component selection path based on performance, resolution, and cost.
The AD9114/AD9115/AD9116/AD9117 offer exceptional ac and dc performance and support update rates up to 125 MSPS.
The flexible power supply operating range of 1.8 V to 3.3 V and low power dissipation of the AD9114/AD9115/AD9116/AD9117 make them well suited for portable and low power applications.
**Product Highlights**
1. Low Power. DACs operate on a single 1.8 V to 3.3 V supply; total power consumption reduces to 225 mW at 100 MSPS. Sleep and power-down modes are provided for low power idle periods.
2. CMOS Clock Input. High speed, single-ended CMOS clock input supports a 125 MSPS conversion rate.
3. Easy Interfacing to Other Components. Adjustable output common mode from 0 V to 1.2 V allows for easy interfacing to other components that accept common-mode levels greater than 0 V.
**Applications**
Wireless infrastructures
Picocell, femtocell base stations
Medical instrumentation
Ultrasound transducer excitation
Portable instrumentation
Signal generators, arbitrary waveform generators
### Features and Benefits
Power dissipation @ 3.3 V, 20 mA output
191 mW @ 10 MSPS
232 mW @ 125 MSPS
Sleep mode: <3 mW @ 3.3 V
Supply voltage: 1.8 V to 3.3 V
SFDR to Nyquist
86 dBc @ 1 MHz output
85 dBc @ 10 MHz output
NSD @ 10 MHz output, 125 MSPS, 20 mA: −143 dBc/Hz
|
Differential current outputs: 4 mA to 20 mA
2 on-chip auxiliary DACs
CMOS inputs with single-port operation
Output common mode: adjustable 0 V to 1.2 V
Small footprint 40-lead LFCSP RoHS-compliant package
---|---

Показывать

AD9115BCPZRL7 Даташит PDF

52 страницы, 1254 КБ

03/01/2013

просматривать

AD9115BCPZRL7 Справочное руководство пользователя

12 страницы, 633 КБ

03/09/2010

просматривать

AD9115BCPZRL7 Другие Даташит

80 страницы, 2553 КБ

03/17/2009

просматривать

AD9115BCPZRL7 Другие Даташит

5 страницы, 91 КБ

09/13/2017

просматривать

AD9115BCPZRL7 Другие Даташит

5 страницы, 87 КБ

04/22/2016

просматривать

AD9115BCPZRL7 Упаковка

7 страницы, 734 КБ

07/11/2018

просматривать
