AD8532ARUZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8532ARUZ

ADI

ANALOG DEVICES AD8532ARUZ Operational Amplifier, Dual, 2 Amplifier, 3MHz, 5V/µs, 2.7V to 6V, TSSOP, 8Pins

Наличие: 8,145 шт.

Адрес доставки: Москва

Цена: ₽ 158.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC262062

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 13.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8532ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8532ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC262062
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

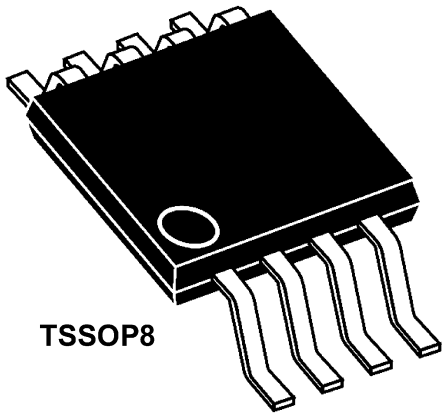

Корпус/Пакет	TSSOP-8
Выходной Ток	250mA @5V
Ток Питания	750 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	38 dB
Ширина Ленты	3 MHz
Скорость Нарастания	5.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3 MHz
Входной Импеданс	1.00 TΩ
Входное Напряжение Смещения	25 mV
Входной Ток Смещения	5 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	3 MHz
Минимальный диапазон CMRR	38 dB
Напряжение питания	2.7V ~ 6V
Длина	3 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD8532ARUZ описание продукта

Product Details
The AD8531, AD8532 and AD8534 are single, dual and quad rail-to-rail input and output single-supply amplifiers featuring 250 mA output drive current. This high output current makes these amplifiers excellent for driving either resistive or capacitive loads. AC performance is very good with 3 MHz bandwidth, 5 V/µs slew rate and low distortion. All are guaranteed to operate from a 3 volt single supply as well as a 5 volt supply.
The very low input bias currents enable the AD853x to be used for integrators and diode amplification and other applications requiring low input bias current. Supply current is only 750 µA per amplifier at 5 volts, allowing low current applications to control high current loads.
Applications include audio amplification for computers, sound ports, sound cards and set-top boxes. AD853x family is very stable and capable of driving heavy capacitive loads, such as those found in LCDs.
The ability to swing rail-to-rail at the inputs and outputs enables designers to buffer CMOS DACs, ASICs or other wide output swing devices in single-supply systems.
The AD8531, AD8532 and AD8534 are specified over the extended industrial (–40°C to +85°C) temperature range. The AD8531 is available in 8-lead SOIC, 5-lead SC70, and 5-lead SOT-23 packages. The AD8532 is available in 8-lead SOIC, 8-lead MSOP, and 8-lead TSSOP surface-mount packages. The AD8534 is available in narrow 14-lead SOIC and 14-lead TSSOP surface-mount packages.
**Applications**
* Multimedia audio
* LCD drivers
* ASIC input or output amplifiers
* Headphone drivers
### Features and Benefits
Single-Supply Operation: 2.7 Volts to
6 Volts
High Output Current: ±250 mA
Low Supply Current: 750 µA/Amplifier
Wide Bandwidth: 3 MHz
Slew Rate: 5 V/µs
No Phase Reversal
Low Input Currents
Unity Gain Stable
Rail-to-Rail Input and Output
