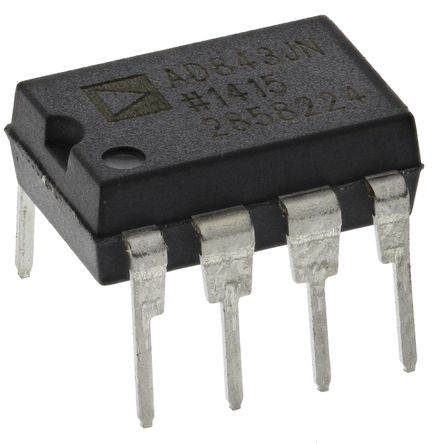

AD843JNZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD843JNZ

ADI

ANALOG DEVICES AD843JNZ Operational Amplifier, Single, 1 Amplifier, 34MHz, 250V/µs, ± 4.5V to ± 18V, DIP, 8Pins

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 884.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC356800

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD843JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD843JNZ
Производитель	ADI
ЧипСити Номер продукта	CC356800
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Ток Питания	12 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1500 mW
Коэффициент Ослабления Синфазного Сигнала	60 dB
Входная Ёмкость	6.00 pF
Ширина Ленты	34 MHz
Скорость Нарастания	250 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	34 MHz
Входной Импеданс	10.0 GΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	50 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	34 MHz
Рассеиваемая Мощность (Макс)	1500 mW
Минимальный диапазон CMRR	60 dB
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD843JNZ описание продукта

The AD843JNZ is a fast settling Operational Amplifier with CBFET input. The AD843 combines the low (0.6nA) input bias current characteristic of a FET input amplifier while still providing a 34MHz bandwidth and a 135ns settling time (to within 0.01% of final value for a 10 volt step). The AD843 is a member of the Analog Devices" family of wide bandwidth operational amplifiers. This device is fabricated using Analog Devices" junction isolated complementary bipolar (CB) process. This process permits a combination of DC precision and wideband AC performance previously unobtainable in a monolithic op amp. The 250V/ms slew rate and 0.6nA input bias current of the AD843 ensure excellent performance in high speed sample-and-hold applications and in high speed integrators. This amplifier is also ideally suited for high bandwidth active filters and high frequency signal conditioning circuits.
135ns to 0.01% Fast settling
Stable at gains of 1 or greater
0.6nA Typical input bias current
19nV/√Hz Input voltage noise
30V/mV into a 500R load Open loop gain
50mA Minimum output current
13mA Maximum supply current

Показывать

AD843JNZ Даташит PDF

12 страницы, 455 КБ

09/17/1996

просматривать

AD843JNZ Даташит PDF

13 страницы, 546 КБ

09/17/1996

просматривать

AD843JNZ Даташит PDF

12 страницы, 500 КБ

09/17/1996

просматривать

AD843JNZ Даташит PDF

13 страницы, 545 КБ

просматривать

AD843JNZ Другие Даташит

13 страницы, 77 КБ

03/27/2003

просматривать

AD843JNZ Другие Даташит

13 страницы, 480 КБ

просматривать

AD843JNZ Другие Даташит

12 страницы, 449 КБ

09/17/1996

просматривать

AD843JNZ Другие Даташит

8 страницы, 229 КБ

11/22/1996

просматривать

AD843JNZ Другие Даташит

4 страницы, 56 КБ

06/03/1996

просматривать

AD843JNZ Чертежные схемы

2 страницы, 96 КБ

09/07/2009

просматривать

AD843JNZ Примечание по применению

8 страницы, 167 КБ

10/21/2002

просматривать

AD843JNZ Другие ссылки

1 страницы, 133 КБ

06/15/2011

просматривать
