AD8331ARQZ Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

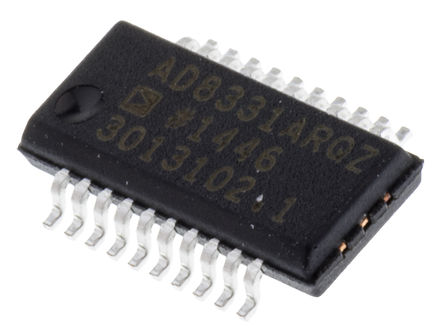

AD8331ARQZ

ADI

ANALOG DEVICES AD8331ARQZ Programmable/Variable Amplifier, 1Channels, 2 Amplifier, 120MHz, -40℃, 85℃, 4.5V to 5.5V

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 1,505.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC234304

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8331ARQZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8331ARQZ
Производитель	ADI
ЧипСити Номер продукта	CC234304
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QSOP-20
Напряжение Питания (DC)	5.00 V
Ток Питания	25.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Рассеяние Мощности	0.78 W
Ширина Ленты	120 MHz
Скорость Нарастания	650 V/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	120 MHz
Рассеиваемая Мощность (Макс)	780 mW
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5V ~ 7V
Напряжение питания (мин)	4.5 V
Длина	8.66 mm
Ширина	3.91 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8331ARQZ описание продукта

The AD8331ARQZ is an Ultralow Noise Variable Gain Amplifier with Preamplifier and Programmable RIN optimized for ultrasound systems. This VGA is used as low noise variable gain element at frequencies up to 120MHz. The LNA gain is 19dB with a single-ended input and differential outputs. Using a single resistor, the LNA input impedance can be adjusted to match a signal source without compromising noise performance. The 48dB gain range of the VGA makes these devices suitable for a variety of applications. Excellent bandwidth uniformity is maintained across the entire range. The gain control interface provides precise linear-in-dB scaling of 50dB/V for control voltages between 40mV and 1V. Factory trim ensures excellent part-to-part and channel-to-channel gain matching. Differential signal paths result in superb second and third order distortion performance and low crosstalk. The low output-referred noise of the VGA is advantageous in driving high speed differential ADCs.
Ultralow noise preamplifier
0.74nV/√Hz Voltage noise
2.5pA/√Hz Current noise
125mW/channel Power
Wide gain range with programmable postamp
48nV/√Hz Typical output-referred noise
Active input impedance matching
Optimized for 10/12-bit ADCs
Selectable output clamping level
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8331ARQZ Даташит PDF

40 страницы, 624 КБ
