LM5116MHX Купить - TI Чип стабилизации напряжения

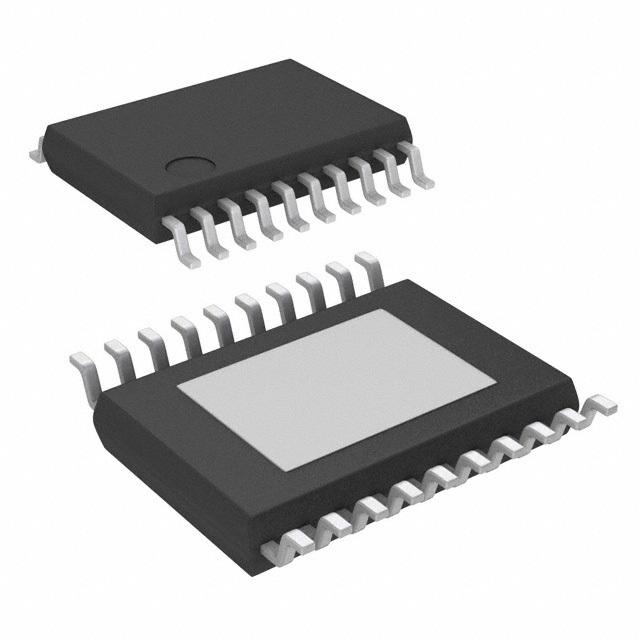

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5116MHX

DC-DC Cntrlr Single-OUT Step Down 1000kHz 20Pin HTSSOP EP T/R

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 161.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11056057

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5116MHX характеристики

Атрибут	Значение атрибута
Номенклатура	LM5116MHX
Производитель	TI
ЧипСити Номер продукта	CC11056057
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.215V ~ 80V
Выходной Ток	20.0 A
Количество Каналов	1 Channel
Ток Покоя	4.60 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	200kHz, 535kHz
Топология	Buck
Рабочий цикл	98 %
Максимальное входное напряжение	100 V
Входное напряжение (мин)	6 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 15V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

LM5116MHX описание продукта

Description
The LM5116 is a synchronous buck controller intended for step-down regulator applications from a high-voltage or widely varying input supply. The control method is based upon current mode control utilizing an emulated current ramp. Current mode control provides inherent line feed-forward, cycle-by cycle current limiting, and ease-of-loop compensation. The use of an emulated control ramp reduces noise sensitivity of the pulse-width modulation circuit, allowing reliable control of very small duty cycles necessary in high-input voltage applications.
Features
• Emulated Peak Current Mode
• Wide Operating Range Up to 100 V
• Low IQ Shutdown (< 10 µA)
• Drives Standard or Logic Level MOSFETs
• Robust 3.5-A Peak Gate Drive
• Free-run or Synchronous Operation to 1 MHz
• Optional Diode Emulation Mode
• Programmable Output from 1.215 V to 80 V
• Precision 1.5% Voltage Reference
• Programmable Current Limit
• Programmable Soft-Start
• Programmable Line Undervoltage Lockout
• Automatic Switch to External Bias Supply
• HTSSOP-20 Exposed Pad
• Thermal Shutdown
• Create a Custom Design Using the LM5116 with the WEBENCH Power Designer
Applications
• Automotive Infotainment
• Industrial DC-DC Motor Drivers
• Automotive USB Adapters
• Telecom Servers
