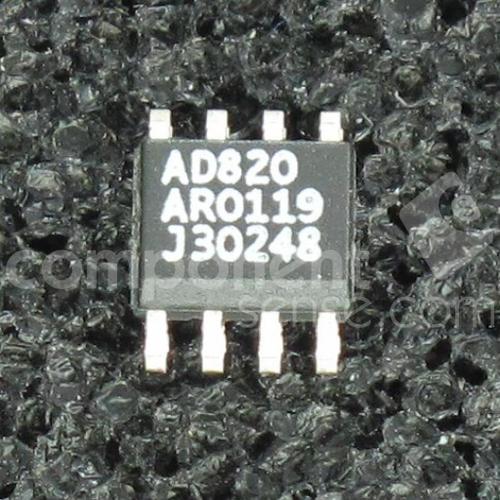

AD820AR Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD820AR

ADI

ANALOG DEVICES AD820AR Operational Amplifier, Single, 1 Amplifier, 1.9MHz, 3V/µs, ± 2.5V to ± 15V, NSOIC, 8Pins

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 118.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC14375926

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD820AR характеристики

Атрибут	Значение атрибута
Номенклатура	AD820AR
Производитель	ADI
ЧипСити Номер продукта	CC14375926
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	700 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Рассеяние Мощности	1000 mW
Коэффициент Ослабления Синфазного Сигнала	66 dB
Входная Ёмкость	2.80 pF
Ширина Ленты	1.9 MHz
Скорость Нарастания	3.00 µV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.8 MHz
Входной Импеданс	10.0 TΩ
Входное Напряжение Смещения	400 µV
Входной Ток Смещения	2 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.9 MHz
Gain Bandwidth	1.8 MHz
Рассеиваемая Мощность (Макс)	1000 mW
Минимальный диапазон CMRR	66 dB
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD820AR описание продукта

Product Details
The AD820 is a precision, low power FET input op amp that can operate from a single supply of 5 V to 36 V, or dual supplies of ±2.5 V to ±18 V. It has true single-supply capability, with an input voltage range extending below the negative rail, allowing the AD820 to accommodate input signals below ground in the single-supply mode. Output voltage swing extends to within 10 mV of each rail, providing the maximum output dynamic range.
Offset voltage of 800 μV maximum, offset voltage drift of 2 μV/°C, typical input bias currents below 25 pA, and low input voltage noise provide dc precision with source impedances up to 1 GΩ. 1.8 MHz unity gain bandwidth, −93 dB THD at 10 kHz, and 3 V/μs slew rate are provided for a low supply current of 800 μA. The AD820 drives up to 350 pF of direct capacitive load and provides a minimum output current of 15 mA. This allows the amplifier to handle a wide range of load conditions. This combination of ac and dc performance, plus the outstanding load drive capability, results in an exceptionally versatile amplifier for the single-supply user.
The AD820 is available in two performance grades. The A and B grades are rated over the industrial temperature range of −40°C to +85°C. The AD820 is offered in three 8-lead package options: plastic DIP (PDIP), surface mount (SOIC) and (MSOP).
**Applications**
* Battery-powered precision instrumentation
* Photodiode preamps
* Active filters
* 12-bit to 14-bit data acquisition systems
* Medical instrumentation
* Low power references and regulators
Data Sheet, Rev. F, 11/08
### Features and Benefits
True single-supply operation
Output swings rail-to-rail
Input voltage range extends below ground
Single-supply capability from 5 V to 36 V
Dual-supply capability from ±2.5 V to ±18 V
Excellent load drive
Capacitive load drive up to 350 pF
Minimum output current of 15 mA
Excellent ac performance for low power
800 μA maximum quiescent current
Unity-gain bandwidth: 1.8 MHz
Slew rate of 3 V/μs
Excellent dc performance
800 μV maximum input offset voltage
2 μV/°C typical offset voltage drift
25 pA maximum input bias current
Low noise: 13 nV/√Hz @ 10 kHz
