AD8131ARM Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8131ARM

ADI

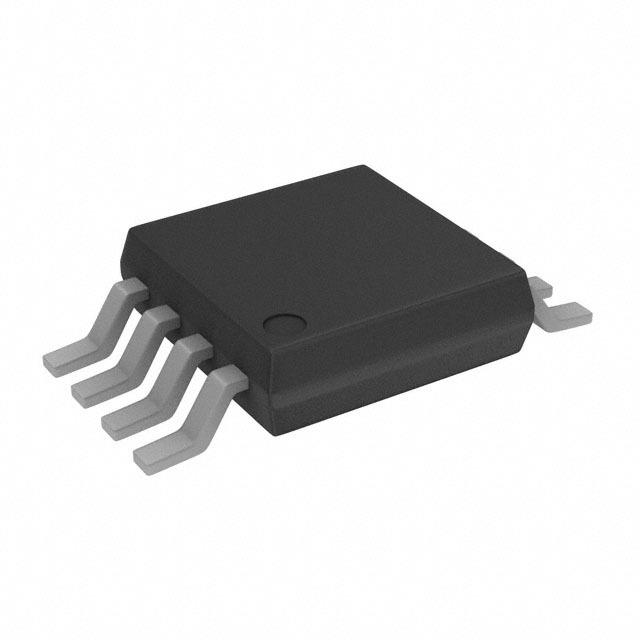

SP Amp DIFF Line Driver Amp Single ±5.5V/11V 8Pin MSOP Tube

Наличие: 18,141 шт.

Адрес доставки: Москва

Цена: ₽ 324.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1842727

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8131ARM характеристики

Атрибут	Значение атрибута
Номенклатура	AD8131ARM
Производитель	ADI
ЧипСити Номер продукта	CC1842727
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Выходной Ток	45mA @5V
Ток Питания	11.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Рассеяние Мощности	0.25 W
Коэффициент Ослабления Синфазного Сигнала	70 dB
Скорость Нарастания	2.00 kV/μs
Входное Напряжение Смещения	1.5 mV
Входной Ток Смещения	500 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	400 MHz
Рассеиваемая Мощность (Макс)	250 mW
Минимальный диапазон CMRR	60dB ~ 75dB
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD8131ARM описание продукта

Product Details
The AD8131 is a differential or single-ended input to differential output driver requiring no external components for a fixed gain of 2. The AD8131 is a major advancement over op amps for driving signals over long lines or for driving differential input ADCs. The AD8131 has a unique internal feedback feature that provides output gain and phase matching that are balanced to -60dB at 10MHz, reducing radiated EMI and suppressing harmonics. Manufactured on ADI"s next generation of XFCB bipolar process, the AD8131 has a -3 dB bandwidth of 400 MHz and delivers a differential signal with very low harmonic distortion.
The AD8131 is a differential driver for the transmission of high-speed signals over low-cost twisted pair or coax cables. The AD8131 can be used for either analog or digital video signals or for other high-speed data transmission. The AD8131 driver is capable of driving either Cat3 or Cat5 twisted pair or coax with minimal line attenuation. The AD8131 has considerable cost and performance improvements over discrete line driver solutions.
The AD8131 is available in both SOIC and MSOP packages for operation over -40°C to +125°C.
### Features and Benefits
High Speed
400 MHz –3 dB Full Power Bandwidth
2000 V/µs Slew Rate
Fixed Gain of 2 with No External Components
Internal Common-Mode Feedback to Improve Gain and Phase Balance
–60 dB @10 MHz
Separate Input to Set the
Common-Mode Output Voltage
Low Distortion
68 dB SFDR @ 5 MHz 200 Ω Load
Power Supply Range +2.7 V to ±5 V
