FSDM0565REWDTU Купить - Fairchild Преобразователь AC-DC

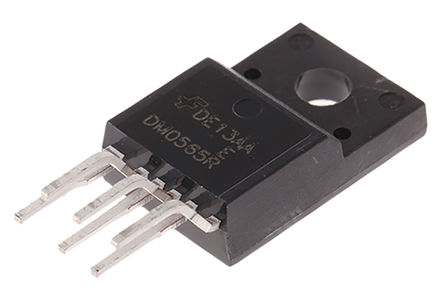

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSDM0565REWDTU

Fairchild

FAIRCHILD SEMICONDUCTOR FSDM0565REWDTU Power Load Switch, Integrated PWM and SenseFET, 1 Output, 20V, 2.8A, TO-220-6

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 112.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC57378646

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSDM0565REWDTU характеристики

Атрибут	Значение атрибута
Номенклатура	FSDM0565REWDTU
Производитель	Fairchild
ЧипСити Номер продукта	CC57378646
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-220-6
Частота	66.0 kHz
Напряжение Питания (DC)	20.0V (max)
Номинальная Мощность	70 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0 V
Выходной Ток	2.8 A
Пробивное Напряжение	650 V
Ток Питания	2.5 mA
Количество Стежков	6 Position
Рассеяние Мощности	45 W
Частота Переключения	66 kHz
Рабочий цикл	82 %
Максимальное входное напряжение	20 V
Выходной ток (Макс)	2.8 A
Выходной ток (мин)	2.8 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	45000 mW
Входное напряжение	20 V
Длина	10.36 mm
Ширина	4.8 mm
Высота	9.19 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FSDM0565REWDTU описание продукта

The FSDM0565REWDTU is a 650V Integrated Power Switch for 60W offline flyback converters. The FSDM0565RE is an integrated Pulse Width Modulator (PWM) and SenseFET specifically designed for high-performance offline Switch Mode Power Supplies (SMPS) with minimal external components. This device is an integrated high-voltage power-switching regulator that combines an avalanche-rugged SenseFET with a current mode PWM control block. The PWM controller includes an integrated fixed-frequency oscillator, under-voltage lockout, leading-edge blanking (LEB), optimized gate driver, internal soft-start, temperature-compensated precise-current sources for a loop compensation and self-protection circuitry. Compared with a discrete MOSFET and PWM controller solution, it can reduce total cost, component count, size and weight while simultaneously increasing efficiency, productivity and system reliability.
Internal avalanche rugged sense FET
Advanced burst-mode operation consumes under 1W at 240VAC and 0.5W load
Precision fixed operating frequency (66kHz)
Internal start-up circuit
Improved pulse-by-pulse current limiting
Overvoltage protection (OVP)
Overload protection (OLP)
Internal thermal shutdown function (TSD)
Auto-restart mode
Under-voltage lockout (UVLO) with hysteresis
ESD sensitive device, take proper precaution while handling the device.
