AD7945BRZ Купить - ADI Преобразователь DA

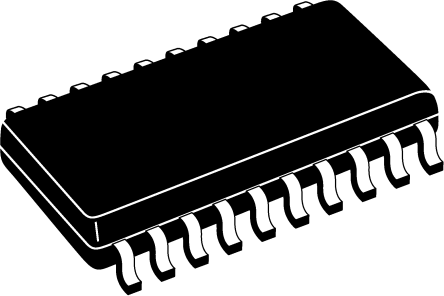

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7945BRZ

ADI

ANALOG DEVICES AD7945BRZ Digital to Analogue Converter, 12Bit, 1.7MSPS, Parallel, 4.5V to 5.5V, SOP, 20Pins

Наличие: 250 шт.

Адрес доставки:

Цена: ₽ 754.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC773700

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7945BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7945BRZ
Производитель	ADI
ЧипСити Номер продукта	CC773700
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	5.00V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	5.00 µA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	1.70 MHz
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7945BRZ описание продукта

Product Details
The AD7943, AD7945 and AD7948 are fast 12-bit multiplying DACs that operate from a single +5 V supply (Normal Mode) and a single +3.3 V to +5 V supply (Biased Mode). The AD7943 has a serial interface, the AD7945 has a 12-bit parallel interface, and the AD7948 has an 8-bit byte interface. They will replace the industry-standard AD7543, AD7545 and AD7548 in many applications, and they offer superior speed and power consumption performance.
The AD7943 is available in 16-pin DIP, 16-pin SOP (Small Outline Package) and 20-pin SSOP (Shrink Small Outline Package).
The AD7945 is available in 20-pin DIP, 20-pin SOP and 20-pin SSOP.
The AD7948 is available in 20-pin DIP, 20-pin SOP and 20-pin SSOP.
### Features and Benefits
12-Bit Multiplying DACs
0.5 LSBs INL and DNL
Fast Interface:
40 ns Strobe Pulsewidth (AD7943)
40 ns Write Pulsewidth (AD7945, A7948)
Guaranteed Specifications wth +3.3 V/+5 Supply
Low Power: 5 µW typ
Low Glitch: 60 nV-s with Amplifier Connected
Fast Settling: 600 ns to 0.01% with AD843
