AD7841ASZ Купить - ADI Преобразователь DA

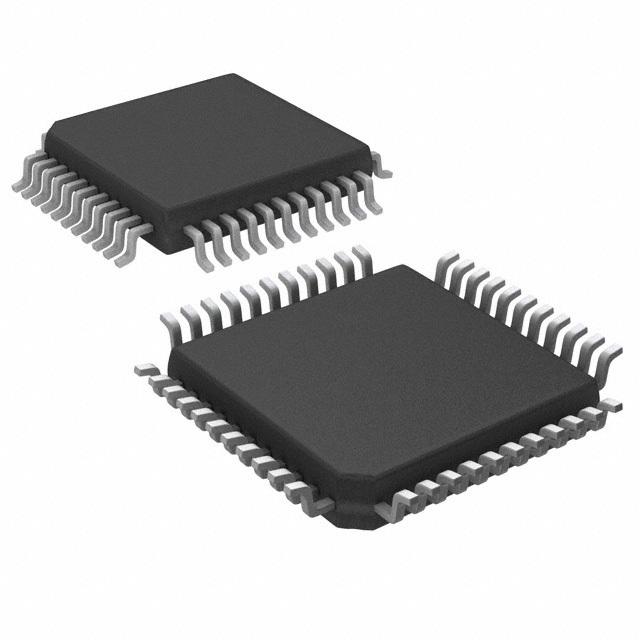

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7841ASZ

ADI

ANALOG DEVICES AD7841ASZ Digital to Analog Converter, 14Bit, 32KSPS, Parallel, ± 13.5V to ± 16.5V, MQFP, 44Pins

Наличие: 1,170 шт.

Адрес доставки: Москва

Цена: ₽ 3,410.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC309130

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7841ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7841ASZ
Производитель	ADI
ЧипСити Номер продукта	CC309130
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Количество Выходных Интерфейсов	8 Output
Ток Питания	10.0 mA
Количество Каналов	8 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	303 mW
Частота Выборки	32.0 kHz
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	303 mW
Количество ЦАПов	8 DAC
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD7841ASZ описание продукта

Product Details
The AD7841 contains eight 14-bit, buffered voltage-output DACs on one monolithic chip. It has output voltages with a full-scale range of ±10 V from reference voltages of ±5 V. There are 3 separate differential references with buffered inputs; one for DACs A and B, one for DACs G and H and one for DACs C, D, E and F. The AD7841 accepts 14-bit parallel loaded data from the external bus into one of the input latches under the control of the WR, CS and DAC address pins, A0-A2. The DAC outputs are updated on reception of new data into the DAC registers. Each DAC output is buffered with a gain-of-two amplifier into which an external DAC offset voltage can be inserted via the DUTGND pins. The AD7841 is available in a 44-pin PQFP package.
### Features and Benefits
Eight 14-Bit DACs in One Package
Voltage Outputs
Offset Adjust for Each DAC Pair
Reference Range of ±5 V
Maximum Output Voltage Range of ±10 V
±15 V ± 10% Operation
Clear Function to User-Defined Voltage
44-Lead MQFP Package
