AD7821KRZ Купить - ADI Преобразователь AD

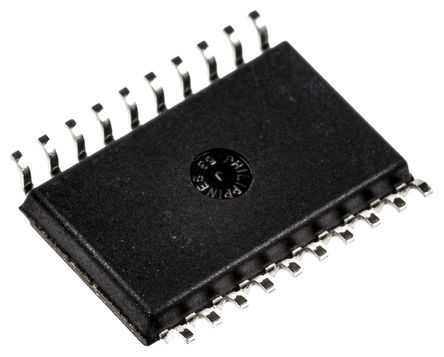

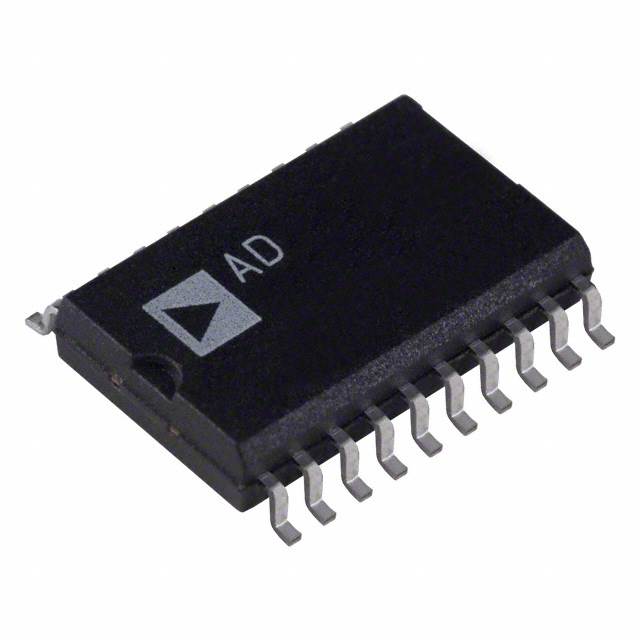

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7821KRZ

ADI

ANALOG DEVICES AD7821KRZ Analog to Digital Converter, 8Bit, 1MSPS, Single, 4.75V, 5.25V, WSOIC

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 1,381.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC464582

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7821KRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7821KRZ
Производитель	ADI
ЧипСити Номер продукта	CC464582
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	4.75V (min)
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Рассеяние Мощности	50 mW
Частота Выборки	1 Msps
Потребляемая Мощность	50 mW
Разрешение (биты)	8.0 Bit
Входная Ёмкость	55.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100.5 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7821KRZ описание продукта

The AD7821KRZ is a LC²MOS high speed µP compatible 8-bit Analog-to-digital Converter (ADC) with track/hold functions. It offers a conversion time of 660ns and 100kHz signal bandwidth. The sampling instant is better defined and occurs on the falling edge of WR or RD. The provision of a VSS pin allows the part to operate from ±5V supplies and to digitize bipolar input signals. Alternatively, for uni-polar inputs, the VSS pin can be grounded and the converter will operate from a single +5V supply, like the AD7820. It has a built-in track-and-hold function capable of digitizing full-scale signals up to 100kHz maximum. It also uses a half-flash conversion technique that eliminates the need to generate a CLK signal for the ADC. It designed with standard microprocessor control signals and latched, 3-state data outputs capable of interfacing to high speed data buses. An overflow output (OFL) is also provided for cascading devices to achieve higher resolution.
Offers improved performance over the popular
Ratiometric reference inputs
No external clock
Extended temperature range operation
Fast conversion time
Total unadjusted error
Fabricated in linear compatible CMOS

Показывать

AD7821KRZ Даташит PDF

16 страницы, 812 КБ

10/29/2002

просматривать

AD7821KRZ Даташит PDF

14 страницы, 182 КБ

11/26/2014

просматривать

AD7821KRZ Даташит PDF

17 страницы, 389 КБ

10/29/2002

просматривать

AD7821KRZ Даташит PDF

16 страницы, 319 КБ

10/29/2002

просматривать

AD7821KRZ Даташит PDF

17 страницы, 325 КБ

10/29/2002

просматривать

AD7821KRZ Даташит PDF

18 страницы, 324 КБ

просматривать

AD7821KRZ Даташит PDF

16 страницы, 336 КБ

03/28/2012

просматривать

AD7821KRZ Даташит PDF

17 страницы, 388 КБ

просматривать

AD7821KRZ Даташит PDF

4 страницы, 121 КБ

04/19/2007

просматривать

AD7821KRZ Справочное руководство пользователя

3 страницы, 171 КБ

02/09/1999

просматривать

AD7821KRZ Другие Даташит

16 страницы, 318 КБ

просматривать

AD7821KRZ Другие Даташит

16 страницы, 297 КБ

просматривать
