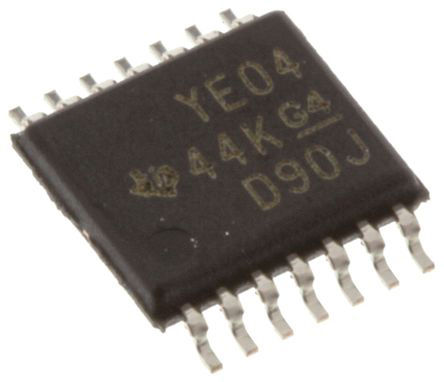

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDC7200PW

Time-to-Digital Converter for Time-of-Flight Applications in LIDA , Magnetostrictive and Flow Meters 14-TSSOP -40℃ to 85℃

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 303.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5724536

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDC7200PW характеристики

Атрибут	Значение атрибута
Номенклатура	TDC7200PW
Производитель	TI
ЧипСити Номер продукта	CC5724536
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	2.00V (min)
Ток Питания	1.35 mA
Количество Стежков	14 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDC7200PW описание продукта

The TDC7200PW is a Time-to-Digital Converter (TDC) for ultrasonic sensing measurements such as water flow meter, gas flow meter and heat flow meter. When paired with the TDC1000 (ultrasonic analog front-end), the TDC7200 can be a part of a complete TI ultrasonic sensing solution that includes the MSP430, power, wireless and source code. The time to digital converter (TDC) performs the function of a stopwatch and measures the elapsed time (time-of-flight or TOF) between a START pulse and up to five STOP pulses. The ability to measure from START to multiple STOPs gives users the flexibility to select which STOP pulse yields the best echo performance. The device has an internal self-calibrated time base which compensates for drift over time and temperature. Self-calibration enables time-to-digital conversion accuracy in the order of picoseconds.
55ps Resolution
35ps Standard deviation
Measurement Range Mode - 12 to 500ns, 250ns to 8ms
0.5µA (2 SPS) Low power consumption
Supports up to 5 STOP signals
Autonomous multi-cycle averaging mode for low power consumption
SPI Host interface for configuration and register access
