HCPL0500 Купить - ON Semiconductor Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL0500

ON Semiconductor

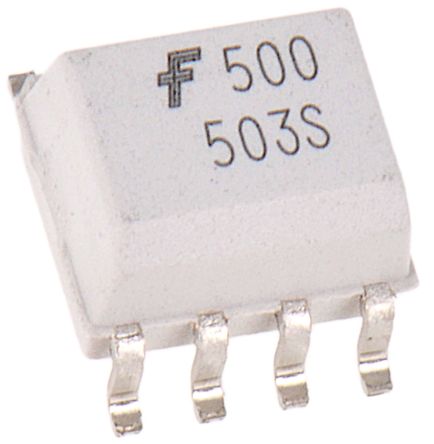

8Pin SOIC 1Mbit/s Single-Channel High Speed Transistor Output Optocoupler

Наличие: 6,601 шт.

Адрес доставки: Москва

Цена: ₽ 121.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC20625763

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0500 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0500
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC20625763
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.45 V
Время Нарастания	5 ns
Напряжение Изоляции	2500 VAC
Входной ток (мин)	25 mA
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	25 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

HCPL0500 описание продукта

The HCPL05XX, and HCPL04XX optocouplers consist of an AlGaAs LED optically coupled to a high speed photodetector transistor housed in a compact 8-pin small outline package.A separate connection for the bias of the photodiode improves the speed by several orders of magnitude over conventional phototransistor optocouplers by reducing the base-collector capacitance of the input transistor. The HCPL04XX devices do not have the base bonded out to a lead for additional noise margin. The HCPL053X devices have two channels per package for optimum mounting density.
Features
---
|
High speed Ð 1 MBit/s
15kV/µs minimum common mode transient immunity at VCM =1500V (HCPL0453/0534)
Open collector output
Guaranteed performance over temperature: 0°C to 70°C
U.L. recognized (File # E90700)
VDE0884 recognized (file#136616)
approval pending for HCPL0530/0531/0453
ordering option V, e.g., HCPL0500V
BSI recognized (file# 8661, 8662)
HCPL0452/0500/0501 only
