AD7740YRMZ

ADI

ANALOG DEVICES AD7740YRMZ Voltage to Frequency Converter, 1MHz, 500kHz, 0.012%, 3V to 5.25V, SOIC, 8

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 425.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC909167

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7740YRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7740YRMZ
Производитель	ADI
ЧипСити Номер продукта	CC909167
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

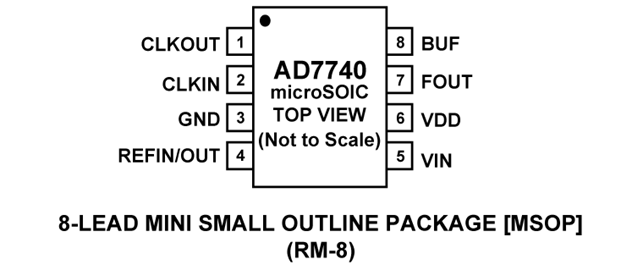

Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	1 MHz
Ток Питания	1.50 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7740YRMZ описание продукта

Product Details
The AD7740 is a low-cost, ultrasmall synchronous Voltage-to-Frequency Converter (VFC). It works from a single 3.0 V to 3.6 V or 4.75 V to 5.25 V supply consuming 0.9 mA. The AD7740 is available in an 8-lead SOT-23 and also in an 8-lead MSOP package. Small package, low cost and ease of use were major design goals for this product. The part contains an on-chip 2.5 V bandgap reference but the user may overdrive this using an external reference. This external reference range includes VDD.
The full-scale output frequency is synchronous with the clock signal on the CLKIN pin. This clock can be generated with the addition of an external crystal (or resonator) or supplied from a CMOS-compatible clock source. The part has a maximum input frequency of 1 MHz.
For an analog input signal that goes from 0 V to VREF, the output frequency goes from 10% to 90% of fCLKIN. In buffered mode, the part provides a very high input impedance and accepts a range of 0.1 V to VDD – 0.2 V on the VIN pin. There is also an unbuffered mode of operation that allows VIN to go from –0.15 V to VDD + 0.15 V. The modes are interchangeable using the BUF pin.
The AD7740 (Y Grade) is guaranteed over the automotive temperature range of –40°C to +105°C. The AD7740 (K Grade) is guaranteed from 0°C to 85°C.
Product Highlights
1. The AD7740 is a single channel, single-ended VFC. It is available in 8-lead SOT-23 and 8-lead MSOP packages, and is intended for low-cost applications. The AD7740 offers considerable space saving over alternative solutions.
2. The AD7740 operates from a single 3.0 V to 3.6 V or 4.75 V to 5.25 V supply and consumes typically 0.9 mA when the input is unbuffered. It also contains an automatic power-down function.
3. The AD7740 does not require external resistors and capacitors to set the output frequency. The maximum output frequency is set by a crystal or a clock. No trimming or calibration is required.
4. The analog input can be taken to 150 mV below GND for true bipolar operation.
5. The specified voltage reference range on REFIN is from 2.5 V to the supply voltage, VDD.
Applications
Isolation of high common-mode voltages
Low-cost analog-to-digital conversion
Battery monitoring
Automotive sensing
### Features and Benefits
Synchronous operation
Full-scale frequency set by external system clock
8-lead SOT-23 and 8-lead MSOP packages
3 V or 5 V operation
Low power: 3 mW (Typ)
Nominal input range: 0 to VREF
True –150 mV capability without charge pump
VREF range: 2.5 V to VDD
Internal 2.5 V reference
1 MHz max input frequency
Selectable high impedance buffered input
Minimal external components required

Показывать

AD7740YRMZ Даташит PDF

12 страницы, 352 КБ

02/22/2001
