LNK302DN Купить - Power Integrations Преобразователь AC-DC

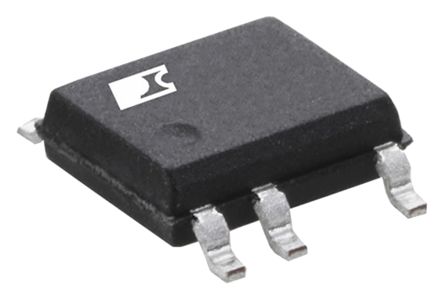

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LNK302DN

Power Integrations

POWER INTEGRATIONS LNK302DN AC-DC Off-Line Switcher IC, Buck-Boost, Flyback, 85VAC - 265VAC, 66kHz, 80mA output, SOIC-8

Наличие: 16,064 шт.

Адрес доставки: Москва

Цена: ₽ 223.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC9156092

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LNK302DN характеристики

Атрибут	Значение атрибута
Номенклатура	LNK302DN
Производитель	Power Integrations
ЧипСити Номер продукта	CC9156092
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	66 kHz
Напряжение Питания (DC)	374V (max)
Номинальная Мощность	0.08 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	12 V
Выходной Ток	80 mA
Пробивное Напряжение	700 V
Ток Питания	200 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Частота Переключения	66 kHz
Рабочий цикл	69 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	72 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85.265 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

LNK302DN описание продукта

The LNK302DN is a LinkSwitch-TN lowest component count, Energy-efficient Off-line Switcher IC. It is specifically designed to replace all linear and capacitor-fed (cap dropper) non-isolated power supplies in the under 360mA output current range at equal system cost while offering much higher performance and energy efficiency. This device integrate a 700V power MOSFET, oscillator, simple on/off control scheme, a high voltage switched current source, frequency jittering, cycle-by-cycle current limit and thermal shutdown circuitry onto a monolithic IC. The start-up and operating power are derived directly from the voltage on the DRAIN pin, eliminating the need for a bias supply and associated circuitry in buck or flyback converters. The fully integrated auto-restart circuit in the safely limits output power during fault conditions such as short-circuit or open loop and reducing component count.
Lowest component count buck converter solution
Uses a simplified controller without auto-restart
Tight tolerances and negligible temperature variation
Supports buck, buck-boost and flyback topologies
Excellent line and load regulation even with typical configuration
High bandwidth provides fast turn-on with no overshoot
Current limit operation rejects line ripple
Universal input voltage range (85 to 265VAC)
Built-in current limit and hysteretic thermal protection
Higher efficiency than passive solutions
Higher power factor than capacitor-fed solutions
Entirely manufacturable in SMD

Показывать

LNK302DN Даташит PDF

18 страницы, 987 КБ

05/27/2014

просматривать

LNK302DN Другие Даташит

20 страницы, 707 КБ

11/18/2008

просматривать
