AD760AQ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

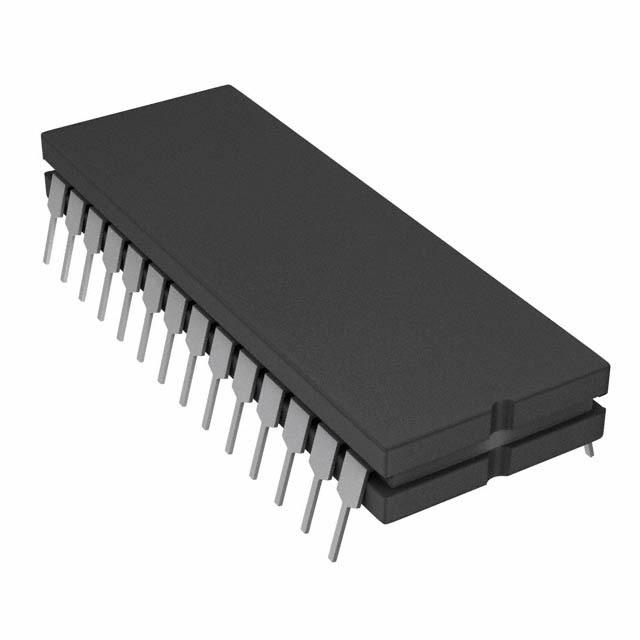

AD760AQ

ADI

ANALOG DEVICES AD760AQ Digital to Analog Converter, 16Bit, Serial, 14.25V to 15.75V, DIP, 28Pins

Наличие: 1,106 шт.

Адрес доставки: Москва

Цена: ₽ 17,068.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3548444

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 15.12.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD760AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD760AQ
Производитель	ADI
ЧипСити Номер продукта	CC3548444
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	CDIP-28
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	0.725 W
Частота Выборки	167 ksps
Разрешение (биты)	18.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	725 mW
Количество ЦАПов	1 DAC
Напряжение питания	14.25V ~ 15.75V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD760AQ описание продукта

Product Details
It is manufactured on Analog Devices" BiMOS II process. This process allows the fabrication of low power CMOS logic functions on the same chip as high precision bipolar linear circuitry.
Self-calibration is initiated by simply pulsing the CAL pin low. The CALOK pin indicates when calibration has been successfully completed. The output multiplexer (MUXOUT) can be used to send the output to the bottom of the output range during calibration.
Data can be loaded into the AD760 as straight binary, serial data or as two 8-bit bytes. In serial mode, 16-bit or 18-bit data can be used and the serial mode input format is pin selectable, to be MSB or LSB first. This is made possible by three digital input pins which have dual functions (Pins 12, 13, and 14). In byte mode the user can similarly define whether the high byte or low byte is loaded first. The serial output (SOUT) pin allows the user to daisy chain several AD760s by shifting the data through the input latch into the next DAC thus minimizing the number of control lines required in a multiple DAC application. The double buffered latch structure eliminates data skew errors and provides for simultaneous updating of DACs in a multi-DAC system.
The asynchronous CLR function can be configured to clear the output to minus full-scale or midscale depending on the state of Pin 17 when CLR is strobed. The AD760 also powers up with the MUX output in a predetermined state by means of a digital and analog power supply detection circuit. This is particularly useful for robotic and industrial control applications.
The AD760 is available in a 28-pin, 600 mil cerdip package. The AQ version is specified from -40°C to +85°C.
### Features and Benefits
±0.2 LSB (±0.00031%) Typ Peak DNL and INL
±0.5 LSB (±0.00076%) Typ Unipolar Offset, Bipolar Zero
17-Bit Monotonicity Guaranteed
18-Bit Resolution (in Serial Mode)
Complete 16/18-Bit D/A Function
On-Chip Output Amplifier
On-Chip Buried Zener Voltage Reference
Microprocessor Compatible
Serial or Byte Input
Double Buffered Latches
Asynchronous Clear Function
Serial Output Pin Facilitates Daisy Chaining
Pin Strappable Unipolar or Bipolar Output
Low THD+N: 0.005%
MUX Output Control on Power-Up and Supply Glitches

Показывать

AD760AQ Даташит PDF

12 страницы, 325 КБ

10/25/1995

просматривать

AD760AQ Даташит PDF

12 страницы, 355 КБ

03/28/2012

просматривать

AD760AQ Даташит PDF

13 страницы, 415 КБ

10/25/1995

просматривать

AD760AQ Даташит PDF

13 страницы, 416 КБ

10/25/1995

просматривать

AD760AQ Примечание по применению

4 страницы, 95 КБ

02/20/2008

просматривать
