AD688ARWZ Купить - ADI Опорный чип напряжения

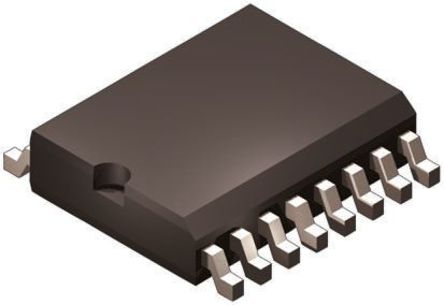

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD688ARWZ

ADI

Voltage Reference Programmable Plus/Minus 10V 10mA 16Pin SOIC W

Наличие: 1,978 шт.

Адрес доставки: Москва

Цена: ₽ 1,618.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC389357

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD688ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD688ARWZ
Производитель	ADI
ЧипСити Номер продукта	CC389357
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Допустимое Отклонение Ёмкости	±0.04 %
Входное Напряжение (DC)	12.0V ~ 36.0V
Выходное Напряжение	±10 V
Выходной Ток	10 mA
Ток Питания	12 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Максимальное входное напряжение	36 V
Выходное напряжение (Макс)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±4 mV
Входное напряжение	12V ~ 38V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±8 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD688ARWZ описание продукта

The AD688 series high-precision Voltage Reference with flexible output force and sense terminals. Low tracking error, low initial error and low temperature drift give the AD688 reference absolute ±10V accuracy performance previously unavailable in monolithic form. The AD688 uses a proprietary ion-implanted buried zener diode and laser wafer drift trimming of high stability thin-film resistors to provide outstanding performance. The AD688 includes the basic reference cell and three additional amplifiers. The amplifiers are laser-trimmed for low offset and low drift and maintain the accuracy of the reference. The amplifiers are configured to allow Kelvin connections to the load or boosters for driving long lines or high current loads, delivering the full accuracy of the AD688 where it is required in the application circuit. The low initial error allows the AD688 to be used as a system reference in precision measurement applications requiring 12-bit absolute accuracy.
High impedance ground sense
Kelvin connections
±10V Tracking outputs
1.5mV Low tracking error
2mV Low initial error
1.5ppm/°C Low drift
6µVp-p Low noise
