AD669AN Купить - ADI Преобразователь DA

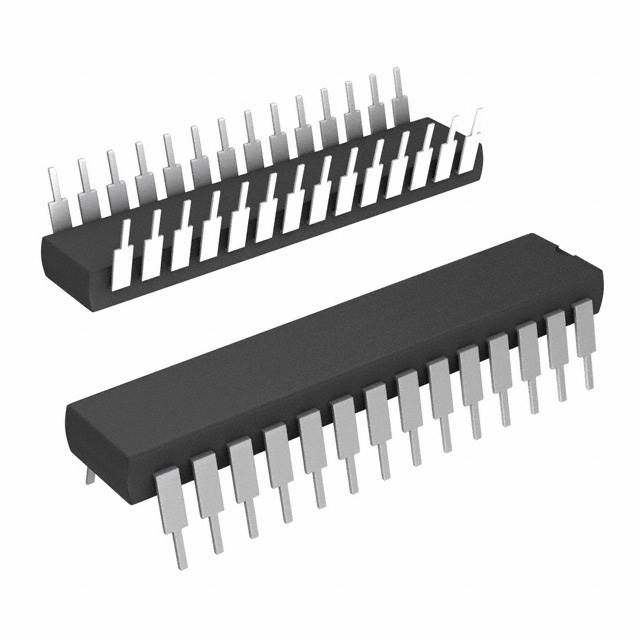

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD669AN

ADI

DAC 1CH Segment 16Bit 28Pin PDIP Tube

Наличие: 2,502 шт.

Адрес доставки: Москва

Цена: ₽ 3,195.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC10300529

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD669AN характеристики

Атрибут	Значение атрибута
Номенклатура	AD669AN
Производитель	ADI
ЧипСити Номер продукта	CC10300529
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	0.625 W
Частота Выборки	167 ksps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
	Показывать Просмотр аналоги замена

AD669AN описание продукта

Product Details
The AD669 DACPORT ® is a complete 16-bit monolithic D/A converter with an on-board reference and output amplifier. It is manufactured on Analog Devices" BiMOS II process. This process allows the fabrication of low power CMOS logic functions on the same chip as high precision bipolar linear circuitry. The AD669 chip includes current switches, decoding logic, an output amplifier, a buried Zener reference and double-buffered latches.
The AD669"s architecture insures 15-bit monotonicity over temperature. Integral nonlinearity is maintained at ±0.003%, while differential nonlinearity is ±0.003% max. The on-chip output amplifier provides a voltage output settling time of 10 ms to within 1/2 LSB for a full-scale step.
Data is loaded into the AD669 in a parallel 16-bit format. The double-buffered latch structure eliminates data skew errors and provides for simultaneous updating of DACs in a multi-DAC system. Three TTL/LSTTL/5 V CMOS compatible signals control the latches: CS, L1 and LDAC.
The output range of the AD669 is pin programmable and can be set to provide a unipolar output range of 0 V to +10 V or a bipolar output range of -10 V to +10 V.
The AD669 is available in seven grades: AN and BN versions are specified from -40°C to +85°C and are packaged in a 28-pin plastic DIP. The AR and BR versions are specified for -40°C to +85°C operation and are packaged in a 28-pin SOIC. The SQ version is specified from -55°C to +125°C and is packaged in a hermetic 28-pin cerdip package. The AD669 is also available compliant to MIL-STD-883. Refer to the AD669/883B data sheet for specifications and test conditions.
### Features and Benefits
Complete 16-Bit D/A Function
On-Chip Output Amplifier
High Stability Buried Zener Reference
Monolithic BiMOS II Construction
± LSB Integral Linearity Error
15-Bit Monotonic over Temperature
Fast 40 ns Write Pulse
Microprocessor Compatible
16-Bit Parallel Input
Double-Buffered Latches
Unipolar or Bipolar Output
Low Glitch: 15 nV-s
Low THD+N: 0.009%
MIL-STD-883 Compliant Versions Available
