AD627ARZ Купить - ADI Усилитель прибора

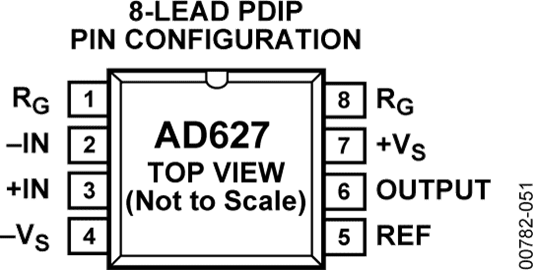

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD627ARZ

ADI

Instrument Amplifier, 1 Amplifier, 200μV, 0.07V/µs, 80kHz, ± 1.1V to ± 18V, SOIC

Наличие: 963 шт.

Адрес доставки: Москва

Цена: ₽ 507.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC102489

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD627ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD627ARZ
Производитель	ADI
ЧипСити Номер продукта	CC102489
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	18.0 V
Рабочее Напряжение	2.2V ~ 36V
Ток Питания	60 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.8 W
Коэффициент Ослабления Синфазного Сигнала	77 dB
Ширина Ленты	80 kHz
Скорость Нарастания	70.0 mV/μs
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	2 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	80 kHz
Рассеиваемая Мощность (Макс)	800 mW
Минимальный диапазон CMRR	77 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	8542330000
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD627ARZ описание продукта

The AD627ARZ is a Micropower Single and Dual Supply Rail-to-rail Instrumentation Amplifier that delivers rail to rail output swing on single and dual (+2.2V to ±18V) supplies. The AD627 provides excellent AC and DC specifications while operating at only 85µA maximum. The AD627 offers superior flexibility by allowing the user to set the gain of the device with a single external resistor while conforming to the 8-lead industry-standard pinout configuration. With no external resistor, it is configured for a gain of 5. With an external resistor, it can be set to a gain of up to 1000. Single-supply operation, low power consumption and rail to rail output swing makes it ideal for battery-powered applications. Its rail to rail output stage maximizes dynamic range when operating from low supply voltages. Dual-supply operation (±15V) and low power consumption makes it ideal for industrial applications including 4mA to 20mA loop-powered systems.
Easy to use
Higher performance than discrete design
Rail-to-rail output swing
High accuracy DC performance
800kHz Bandwidth (G = +5)
135µs Settling time to 0.01% (G = +5, 5V step)
0.03% Typical gain accuracy (G = +5)
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD627ARZ Даташит PDF

24 страницы, 945 КБ

12/05/2013
