AD5932YRUZ Купить - ADI Модуль RF, IC и деталь

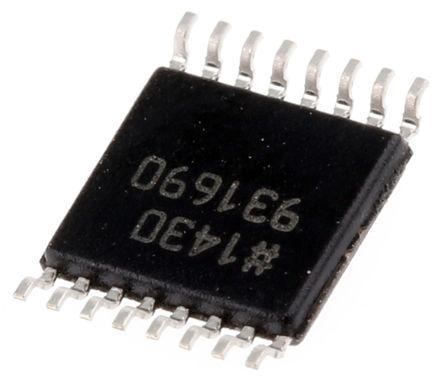

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5932YRUZ

ADI

Programmable Single-Scan Waveform Generator 16Pin TSSOP

Наличие: 565 шт.

Адрес доставки: Москва

Цена: ₽ 552.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC197000

Категория продукта:

Модуль RF, IC и деталь

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5932YRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5932YRUZ
Производитель	ADI
ЧипСити Номер продукта	CC197000
Категория продукта	Модуль RF, IC и деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Частота	25 MHz
Напряжение Питания (DC)	2.30V (min)
Ток Питания	2.4 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	10 Bit
Рассеяние Мощности	40.0 mW
Разрешение (биты)	10.0 Bit
Ширина Ленты	50 MHz
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5932YRUZ описание продукта

The AD5932YRUZ is a waveform generator providing a programmable frequency scan. Utilizing embedded digital processing allowing enhanced frequency control the device generates synthesized analogue or digital frequency-stepped waveforms. Because frequency profiles are pre-programmed continuous write cycles are eliminated, thereby freeing up valuable DSP/µController resources. Waveforms start from a known phase and are incremented phase continuously allowing phase shifts to be easily determined. To program the device, the user enters the start frequency, the increment step size, the number of increments to be made and the time interval the part stays at each frequency. The frequency profile can be initiated by toggling the CTRL pin.
Programmable frequency profile
No external components necessary
Output frequency up to 25 MHz
Burst-and-listen capability
Sinusoidal/triangular/square wave outputs
Automatic or single pin control of frequency stepping

Показывать
