B82722J2202N1 Купить - Epcos Дроссель

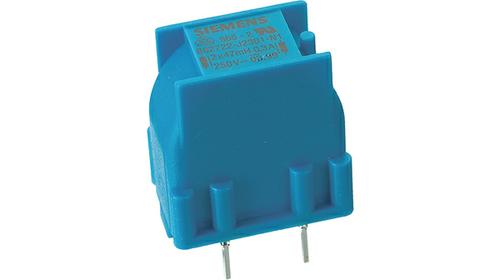

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

B82722J2202N1

Epcos

Common Mode Chokes Dual 2.2mH 10kHz 2A 130mOhm DCR Thru-Hole Box

Наличие: 654 шт.

Адрес доставки: Москва

Цена: ₽ 106.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Epcos

ЧипСити Номер продукта:

CC4142973

Категория продукта:

Дроссель

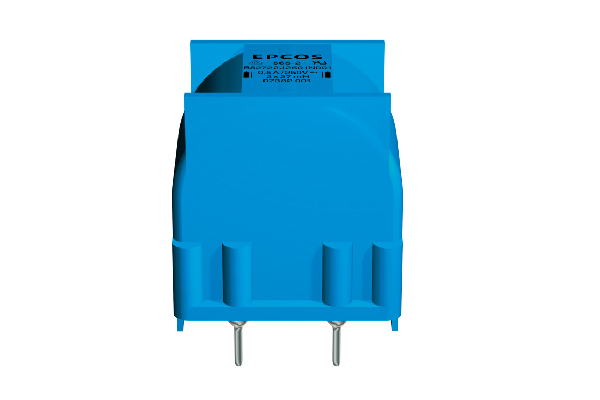

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

B82722J2202N1 характеристики

Атрибут	Значение атрибута
Номенклатура	B82722J2202N1
Производитель	Epcos
ЧипСити Номер продукта	CC4142973
Категория продукта	Дроссель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	Radial
Номинальное Напряжение (AC)	250 V
Номинальный Ток	2 A
Класс Огнеопасности	UL 94 V-0
Индуктивность	2.2 mH
Сопротивление	130 mΩ
Экранирование	No
Частота испытаний	10 kHz
Сопротивление постоянному току (DCR)	≤130.0 mΩ
Текущий рейтинг (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	250 VAC
Длина	23.3 mm
Ширина	16.1 mm
Высота	25.4 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Box
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

B82722J2202N1 описание продукта

The B82722J2202N1 is a 2A current-compensated ring core Common Mode Choke Filter suitable for wave soldering. It has ferrite core with epoxy coating, polycarbonate case, polyurethane potting and sector winding, hot dipped Ni and Sn layer composition CuNi18Zn20 base terminal.
High resonance frequency due to special winding technique
Approximate 1% stray inductance for symmetrical interference suppression
Design complies with EN 60938-2 and UL 1283
UL94V-0 Flammability rating
Ferrites are sensitive to direct impact. This can cause the core material to flake or lead to breakage of the core.
