AD589SH Купить - ADI Опорный чип напряжения

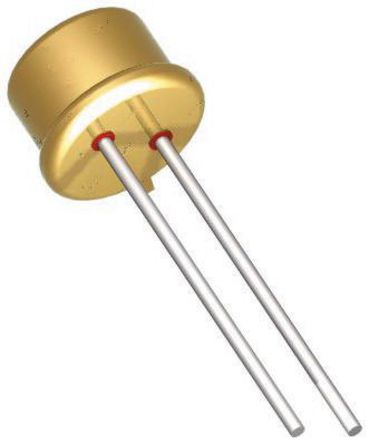

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD589SH

ADI

V-Ref Precision 1.235V 5mA 2Pin TO-51 Tube

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 1,311.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC483500

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 26.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD589SH характеристики

Атрибут	Значение атрибута
Номенклатура	AD589SH
Производитель	ADI
ЧипСити Номер продукта	CC483500
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	TO-51-2
Выходное Напряжение	1.235 V
Выходной Ток	5 mA
Ток Питания	50.0 µA
Количество Каналов	1 Channel
Количество Стежков	2 Position
Выходное напряжение (Макс)	1.25 V
Выходное напряжение (мин)	1.235 V
Выходной ток (Макс)	5 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	±5 mV
Длина	7 mm
Ширина	7 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Коэффициент Температуры	±100 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD589SH описание продукта

Product Details
The AD589 is a two-terminal, low cost, temperature compensated bandgap voltage reference which provides a fixed 1.23 V output voltage for input currents between 50 µA and 5.0 mA.
The high stability of the AD589 is primarily dependent upon the matching and thermal tracking of the on-chip components. Analog Devices" precision bipolar processing and thin-film technology combine to provide excelent performance at low cost.
Additionally, the active circuit produces an output impedance ten times lower than typical low-TC Zener diodes. This feature allows operation with no external components required to maintain full accuracy under changing load conditions.
The AD589 is available in seven versions. The AD589J, K, L and M grades are specified for 0°C to +70°C operation, while the S, T, and U grades are rated for the full -55°C to +125°C temperature range. All grades are available in a metal can (H-02A) package. The AD589J is also available in an 8-pin SOIC package.
### Features and Benefits
Superior Replacement for Other 1.2 V References
Wide Operating Range: 50 µA to 5 mA
Low Power: 60 µW Total PD at 50 µA
Low Temperature Coefficient:
10 ppm/°C Max, 0°C to 70/°C (AD589M)
2-Terminal Zener Operation
Low Output Impedance: 0.6 Ω
No Frequency Compensation Required
Low Cost
MIL-STD-883 Compliant Versions Available
