AD584JNZ Купить - ADI Опорный чип напряжения

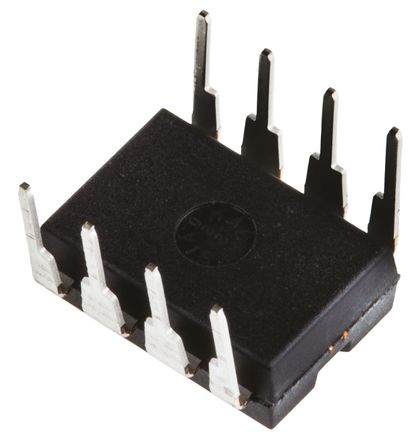

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD584JNZ

ADI

10V, 7.5V, 5V and 2.5V, Pin Programmable Precision Voltage Reference V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8Pin PDIP N Tube

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 1,137.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC425496

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD584JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD584JNZ
Производитель	ADI
ЧипСити Номер продукта	CC425496
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Допустимое Отклонение Ёмкости	±0.3 %
Входное Напряжение (DC)	4.50V ~ 30.0V
Выходное Напряжение	2.50 V, 5.00 V, 7.50 V, 10.0 V
Выходной Ток	10 mA
Ток Питания	1 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Максимальное входное напряжение	40 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	±0.3 %
Входное напряжение	4.5V ~ 30V
Длина	9.91 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±30 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD584JNZ описание продукта

The AD584 series precision Voltage Reference offering pin programmable selection of four popular output voltages of 10, 7.5, 5 and 2.5V. Other output voltages, above, below or between the four standard outputs, is available by the addition of external resistors. The input voltage can vary between 4.5 and 30V. Laser wafer trimming (LWT) is used to adjust the pin programmable output levels and temperature coefficients, resulting in the most flexible high precision voltage reference available in monolithic form. In addition to the programmable output voltages, the AD584 offers a unique strobe terminal that permits the device to be turned on or off. When the AD584 is used as a power supply reference, the supply can be switched off with a single, low power signal. In the off state, the current drained by the AD584 is reduced to approximately 100µA. In the on state, the total supply current is typically 750µA, including the output buffer amplifier.
Laser-trimmed to high accuracies
No external components required
Zero output strobe terminal provided
2-terminal negative reference capability (5V and above)
Output sources or sinks current
1mA Maximum low quiescent current
10mA Current output capability
