AD524ADZ Купить - ADI Усилитель прибора

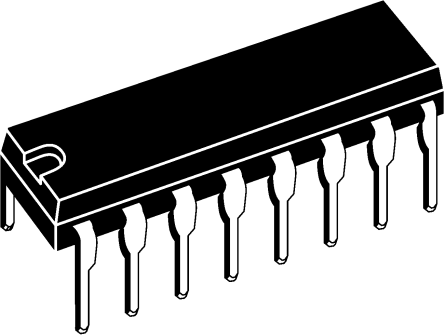

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD524ADZ

ADI

ANALOG DEVICES AD524ADZ Instrument Amplifier, 1, 250V, 5V/ s, 25MHz, 6V to 18V, DIP

Наличие: 802 шт.

Адрес доставки: Москва

Цена: ₽ 4,741.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC903071

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD524ADZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD524ADZ
Производитель	ADI
ЧипСити Номер продукта	CC903071
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	450 mW
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ширина Ленты	25 MHz
Скорость Нарастания	5.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	25 MHz
Входное Напряжение Смещения	250 µV
Входной Ток Смещения	50 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	70 dB
Рассеиваемая Мощность (Макс)	450 mW
Минимальный диапазон CMRR	70 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	21.34 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD524ADZ описание продукта

The AD524ADZ is a precision monolithic Instrumentation Amplifier designed for data acquisition applications requiring high accuracy under worst-case operating conditions. An outstanding combination of high linearity, high common-mode rejection, low offset voltage drift and low noise makes the AD524 suitable for use in many data acquisition systems. The AD524 has an output offset voltage drift of less than 25µV/°C, input offset voltage drift of less than 0.5µV/°C, CMR above 90dB at unity gain (120dB at G=1000) and maximum nonlinearity of 0.003% at G=1. In addition to the outstanding DC specifications, the AD524 also has a 25kHz bandwidth (G=1000). To make it suitable for high speed data acquisition systems, the AD524 has an output slew rate of 5V/µs and settles in 15µs to 0.01% for gains of 1 to 100.
Input protection, power-on/power-off
No external components required
Internally compensated
0.003% (G=1) Low nonlinearity
50µV Low offset voltage
0.5µV/°C Low offset voltage drift

Показывать

AD524ADZ Даташит PDF

28 страницы, 609 КБ

11/15/2007
