AD5206BRUZ10 Купить - ADI Цифровой потенциометр

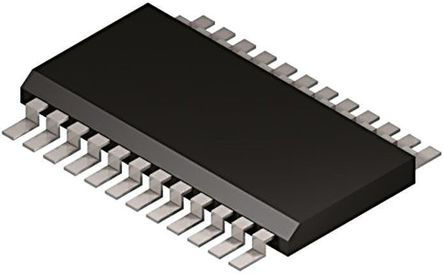

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5206BRUZ10

ADI

AD5206BRUZ10, Digital Potentiometer 10K 256Position 6Channel Serial-3 Wire, Serial-SPI 24Pin TSSOP

Наличие: 1,098 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 260.17

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC301840

Категория продукта:

Цифровой потенциометр

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD5206BRUZ10 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5206BRUZ10
Производитель	ADI
ЧипСити Номер продукта	CC301840
Жизненный Цикл Продукта	Active
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.70V (min)
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.012 mA
Количество Цепей	6 Circuit
Количество Стежков	256 Position
Сопротивление	10 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	12.0 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±700 ppm/℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

AD5206BRUZ10 описание продукта

GENERAL DESCRIPTION
The AD5204/AD5206 provide 4-/6-channel, 256-position digitally controlled variable resistor (VR) devices. These devices perform the same electronic adjustment function as a potentiometer or variable resistor. Each channel of the AD5204/AD5206 contains a fixed resistor with a wiper contact that taps the fixed resistor value at a point determined by a digital code loaded into the SPI-compatible serial-input register. The resistance between the wiper and either endpoint of the fixed resistor varies linearly with respect to the digital code transferred into the VR latch. The variable resistor offers a completely programmable value of resistance between the A terminal and the wiper or the B terminal and the wiper. The fixed A-to-B terminal resistance of 10 kΩ, 50 kΩ, or 100 kΩ has a nominal temperature coefficient of 700 ppm/°C.
FEATURES
256 positions
Multiple independently programmable channels
AD5204—4-channel
AD5206—6-channel
Potentiometer replacement
Terminal resistance of 10 kΩ, 50 kΩ, 100 kΩ
3-wire SPI-compatible serial data input
+2.7 V to +5.5 V single-supply operation; ±2.7 V dual-supply operation
Power-on midscale preset
APPLICATIONS
Mechanical potentiometer replacement
Instrumentation: gain, offset adjustment
Programmable voltage-to-current conversion
Programmable filters, delays, time constants
Line impedance matching

Показывать

AD5206BRUZ10 Даташит PDF

20 страницы, 303 КБ

05/26/2015
