AD22100ATZ Купить - ADI Датчик температуры

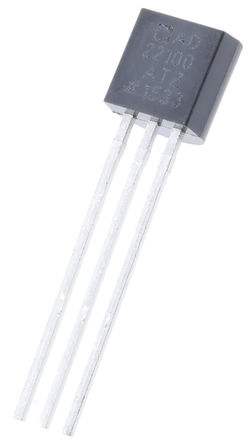

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD22100ATZ

ADI

Temperature Sensor IC, Voltage, ± 1℃, -50℃, +150℃, TO-92, 3Pins

Наличие: 683 шт.

Адрес доставки: Москва

Цена: ₽ 343.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC179455

Категория продукта:

Датчик температуры

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD22100ATZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD22100ATZ
Производитель	ADI
ЧипСити Номер продукта	CC179455
Категория продукта	Датчик температуры
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Напряжение Питания (DC)	5.00 V
Выходное Напряжение	1.94 V
Ток Питания	500 µA
Количество Стежков	3 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 ℃
Напряжение питания	4V ~ 6.5V
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	4 V
Длина	5.21 mm
Ширина	4.19 mm
Высота	5.33 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD22100ATZ описание продукта

The AD22100 series monolithic Temperature Sensor with on-chip signal conditioning. The signal conditioning eliminates the need for any trimming, buffering or linearization circuitry, greatly simplifying the system design. The output voltage is proportional to the temperature x the supply voltage (ratiometric). The output swings from 0.25V at -50 to +4.75V at +150°C using a single 5V supply.
200°C Temperature span
Accuracy better than ±2% of full scale
Linearity better than ±1% of full scale
Temperature coefficient of 22.5mV/°C
Output proportional to temperature x V+
Single-supply operation
Reverse voltage protection
Minimal self-heating
High level, low impedance output

Показывать

AD22100ATZ Даташит PDF

12 страницы, 184 КБ

07/09/2004

просматривать

AD22100ATZ Даташит PDF

12 страницы, 274 КБ

07/09/2004

просматривать

AD22100ATZ Даташит PDF

13 страницы, 190 КБ

07/09/2004

просматривать

AD22100ATZ Даташит PDF

13 страницы, 251 КБ

07/09/2004

просматривать

AD22100ATZ Даташит PDF

12 страницы, 187 КБ

просматривать

AD22100ATZ Даташит PDF

12 страницы, 180 КБ

03/29/2012

просматривать

AD22100ATZ Даташит PDF

13 страницы, 169 КБ

08/06/2014

просматривать

AD22100ATZ Даташит PDF

13 страницы, 273 КБ

08/06/2014

просматривать

AD22100ATZ Даташит PDF

13 страницы, 251 КБ

07/09/2004

просматривать

AD22100ATZ Даташит PDF

2 страницы, 66 КБ

09/18/2008

просматривать

AD22100ATZ Справочное руководство пользователя

19 страницы, 1300 КБ

08/30/2016

просматривать

AD22100ATZ Другие Даташит

2 страницы, 75 КБ

06/22/2006

просматривать

AD22100ATZ Примечание по применению

12 страницы, 117 КБ

12/17/1995

просматривать
