ACJ2112P Купить - Panasonic Промышленные/Универсальные Реле

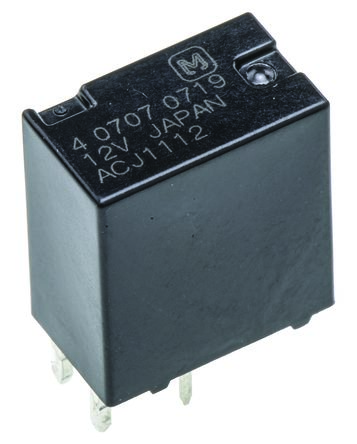

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ACJ2112P

Panasonic

Power/Signal Relay, SPDT, Momentary, 0.067A (Coil), 12VDC (Coil), 800mW (Coil), 10A (Contact), 14VDC (Contact), DC Input, DC Output, Through Hole-Straight Mount, ROHS COMPLIANT

Наличие: 3,433 шт.

Адрес доставки: Москва

Цена: ₽ 262.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC9637792

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ACJ2112P характеристики

Атрибут	Значение атрибута
Номенклатура	ACJ2112P
Производитель	Panasonic
ЧипСити Номер продукта	CC9637792
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Потребляемая Мощность	800 mW
Номинальный Ток Контактов	20 A
Напряжение Катушки	12 VDC
Ток Катушки	66.7 mA
Сопротивление Катушки	180 Ω
Напряжение катушки (DC)	12 V
Мощность катушки	800 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	12.2 mm
Высота	13.8 mm
Материал Контакта	Silver
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ACJ2112P описание продукта

FEATURES
• Smallest in its class, it is extremely compact at approx. 2/3 the size of previous products.
Compared to our previous miniature type CT relay, both the 1 Form C and 10-pin and 8-pin twin types take up approx. two thirds the space and volume. This makes them ideal for relay unit miniaturization.
• Compact and high-capacity 25 A load switching
High capacity control is possible while being compact and capable of motor lock load switching at 25 A, 14 V DC.
• Pin in Pastecompatible model added
Models compatible with the recently increasing Pin in Paste technique (reflow solder mounting) have been added. Pin in Paste compatible models are the flux tight type.
The Pin in Paste method may sometimes be referred to as THR(Through-hole Reflow).
• Environmental protection specifications
Cadmium-free contacts and use of lead free solder are standard. Environmental pollutants are not used.
TYPICAL APPLICATIONS
• Powered windows
• Automatic door locks
• Electrically powered mirrors
• Powered sunroofs
• Powered seats
• Lift gates
• Smart J/B related products, etc.
