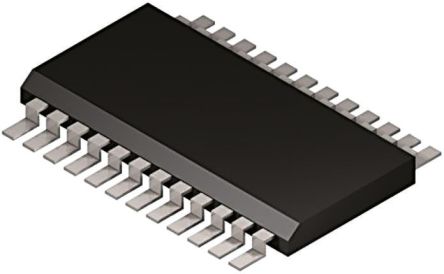

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LVXC3245MTCX

Fairchild

FAIRCHILD SEMICONDUCTOR 74LVXC3245MTCX Transceiver, 74LVX245, 2.7V to 3.6V, TSSOP-24

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 33.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC52430700

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LVXC3245MTCX характеристики

Атрибут	Значение атрибута
Номенклатура	74LVXC3245MTCX
Производитель	Fairchild
ЧипСити Номер продукта	CC52430700
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74LVXC3245MTCX описание продукта

The 74LVXC3245MTCX is a 8-bit dual-supply configurable voltage Interface Transceiver with 3-state outputs. It is suitable for PCMCIA and other real time configurable I/O applications. The VCCA pin accepts a 3V supply level. The A port is a dedicated 3V port. The VCCB pin accepts a 3 to 5V supply level. The B port is configured to track the VCCB supply level respectively. A 5V level on the VCC pin will configure the I/O pins at a 5V level and a 3V VCC will configure the I/O pins at a 3V level. The A port should interface with a 3V host system and the B Port to the card slots. This device will allow the VCCB voltage source pin and I/O pins on the B port to float when OE# is HIGH. This feature is necessary to buffer data to and from a PCMCIA socket that permits PCMCIA cards to be inserted and removed during normal operation.
Control inputs compatible with TTL level
Outputs source/sink up to 24mA
Guaranteed simultaneous switching noise level and dynamic threshold performance
Implements proprietary EMI reduction circuitry
Flexible VCCB operating range
Allows B port and VCCB to float simultaneously when OE# is HIGH
Functionally compatible with the 74 series 245

Показывать

74LVXC3245MTCX Даташит PDF

9 страницы, 254 КБ
