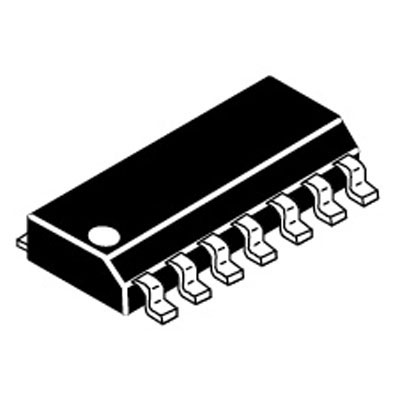

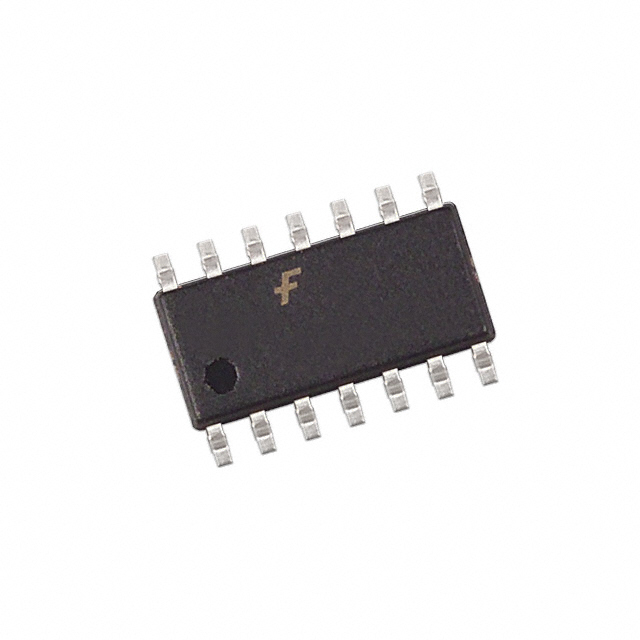

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LCX14M

Fairchild

FAIRCHILD SEMICONDUCTOR 74LCX14M Inverter, Schmitt Trigger, 74LCX14, 6Input, 24mA, 2V to 3.6V, SOIC-14

Наличие: 38,322 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC6341336

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LCX14M характеристики

Атрибут	Значение атрибута
Номенклатура	74LCX14M
Производитель	Fairchild
ЧипСити Номер продукта	CC6341336
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.50 V
Выходной Ток	24 mA
Количество Цепей	6 Circuit
Количество Стежков	14 Position
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Rail
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	ECL99
	Показывать Просмотр аналоги замена

74LCX14M описание продукта

The 74LCX14M is a low voltage Hex Inverter with 5V tolerant Schmitt-trigger inputs. The device is capable of transforming slowly changing input signals into sharply defined, jitter-free output signals. In addition, they have a greater noise margin than conventional inverters. The device has hysteresis between the positive-going and negative-going input thresholds (typically 1.0V) which is determined internally by transistor ratios and is essentially insensitive to temperature and supply voltage variations. The inputs tolerate voltages up to 7V allowing the interface of 5V, 3V and 2.5V systems. The device is fabricated with advanced CMOS technology to achieve high speed operation while maintaining CMOS low power dissipation.
6.5ns Propagation delay (tPD)
10µA ICC Maximum
Power down high impedance inputs and outputs
±24mA Output drive
Implements proprietary noise/EMI reduction circuitry
Latch-up performance exceeds JEDEC 78 conditions
ESD performance - Machine model >200V Human model >2000V
