74HC390D Купить - NXP Счётчик

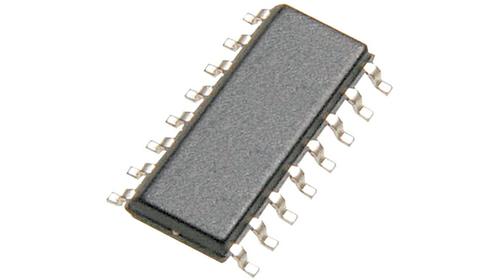

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC390D

NXP

NXP 74HC390D Decade Counter, HC Family, 71MHz, 2 Gate, 2V to 6V, SOIC-16

Наличие: 1,610 шт.

Адрес доставки: Москва

Цена: ₽ 29.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC142832458

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC390D характеристики

Атрибут	Значение атрибута
Номенклатура	74HC390D
Производитель	NXP
ЧипСити Номер продукта	CC142832458
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	2.00V (min)
Количество Стежков	16 Position
Тактовая Частота	71 MHz
Количество Битов	4 Bit
Количество Вентилей	2 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10 mm
Ширина	3.9 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC390D описание продукта

The 74HC390D is a dual Decade Ripple Counter pin compatible with low power Schottky TTL (LSTTL). This dual 4-bit decade ripple counter divided into four separately clocked sections. The counter has two divide-by-2 sections and two divide-by-5 sections. These sections are normally used in a BCD decade or bi-quinary configuration, since they share a common master reset input (nMR). If the two master reset inputs (1MR and 2MR) are used to simultaneously clear all 8-bit of the counter, a number of counting configurations are possible within one package. Each section is triggered by the high-to-low transition of the clock inputs (nCP0\ and nCP1\\). For BCD decade operation, the nQ0 output is connected to the nCP1\ input of, the divide-by-5 section. For bi-quinary decade operation, the nQ3 output is connected to the nCP0\ input and nQ0 becomes the decade output.
Two master reset inputs to clear each decade counter individually
Standard output capability

Показывать

74HC390D Даташит PDF

7 страницы, 47 КБ

08/30/1997

просматривать

74HC390D Даташит PDF

18 страницы, 176 КБ

02/26/2013

просматривать

74HC390D Даташит PDF

7 страницы, 68 КБ

03/29/2012

просматривать

74HC390D Даташит PDF

11 страницы, 133 КБ

08/30/1997

просматривать

74HC390D Другие Даташит

19 страницы, 312 КБ

02/26/2013

просматривать

74HC390D Чертежные схемы

52 страницы, 287 КБ

07/09/1997

просматривать
